Detailní popis produktu

Kardan Weasler | 1 3/8" 6 zubů | F26 do 85KW | 860-1210mm

 Délka náhonové hřídele se uvádí od osy křížů v zasunuté poloze.

Jak správně vybrat výkon náhonu?

Je třeba znát síly, které bude náhonový hřídel přenášet.
Dobré je znát výkon traktoru na vývodové hřídeli což je v podstatě maximální síla, kterou dokáže traktor vyvinout a tedy i maximální síla, kterou dokáže přenášet na kardan.
Důležitější je znát výkon nářadí a tedy sílu, která je potřebná pro pohon daného nářadí.

Rozdílná síla je třeba pro pohon čerpadla a jiná pro pohon půdní frézy.
Špatným výběrem buďto zbytečně platíte za naddimenzovaný kardan, jehož parametry nevyužijete, nebo v opačném případě při poddimenzování hřídele ji zničíte při prvním použití.
Důležité jsou také otáčky, při kterých příslušenství pracuje.
Ve specifikacích u každého kardanu najdete přenosové síly pro otáčky 540 rpm i pro 1000 rpm.
Při výběru se tedy řiďte výkonem nářadí s lehkým předimenzováním.
Uváděné přenosové síly jsou určené pro běžný provoz.

Jak zjistím potřebnou délku náhonu?

Správnou délku kardanových náhonů s označením délky ve stažené poloze mezi osami křížů zjišťujeme následovně:

Nasadíme požadované nářadí na traktor do správné polohy na třetím bodu.
Ve svislé ose pohybu nastavíme pozici nářadí do polohy kdy je nejmenší vzdálenost mezi vývodovým hřídelem traktoru a nářadí.
Změříme si vzdálenost konců hřídelí a odečteme od ní 10cm > zvolíme nejbližší kratší rozměr náhonu.

Bezpečnostní pokyny:

Maximální přípustné vysunutí kardanu jsou 2/3 délky. Tedy pokud mám 100cm kardan mohu maximálně pracovat v překrytí 34cm.
Vždy dbejte aby úhel zalomení kardanu byl co nejmenší > razantně prodlužujete životnost kardanu i vývodových hřídelí.

Maximální pracovní úhel je 25°

Náhon má vyznačený směr nasazení nejčastěji ikonou traktoru nebo nářadí.

V případě že tam označení chybí kardany umisťujeme stranou s větším průměrem trubky na traktor.

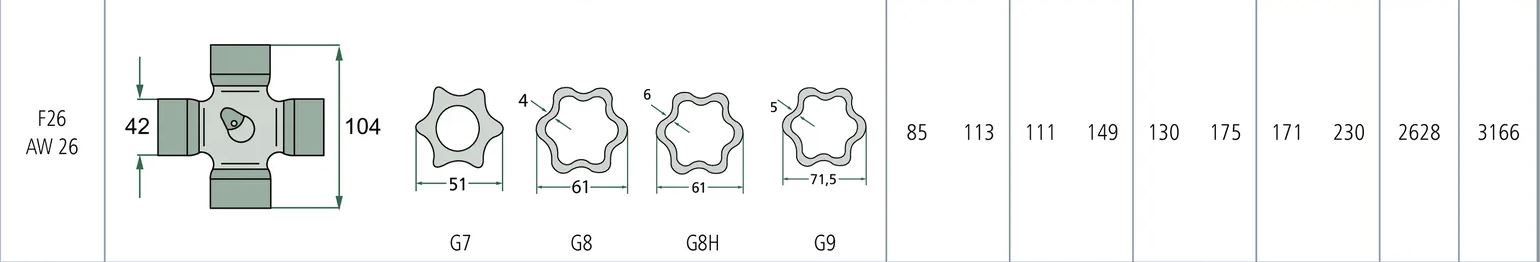

Tabulka technických parametrů:

 Pokyny ke správné údržbě pro maximální životnost náhonů Weasler:
