Stereomikroskop MAGUS Stereo D8TR pro opravy elektroniky
Kód: LV84845
Nabízíme výhodný nákup s jistotu kvalitního servisu ověřeného obchodu. Nabízíme zákazníkům nízké ceny a zároveň poskytovat kvalitní servis a podporu.
Detailní popis produktu

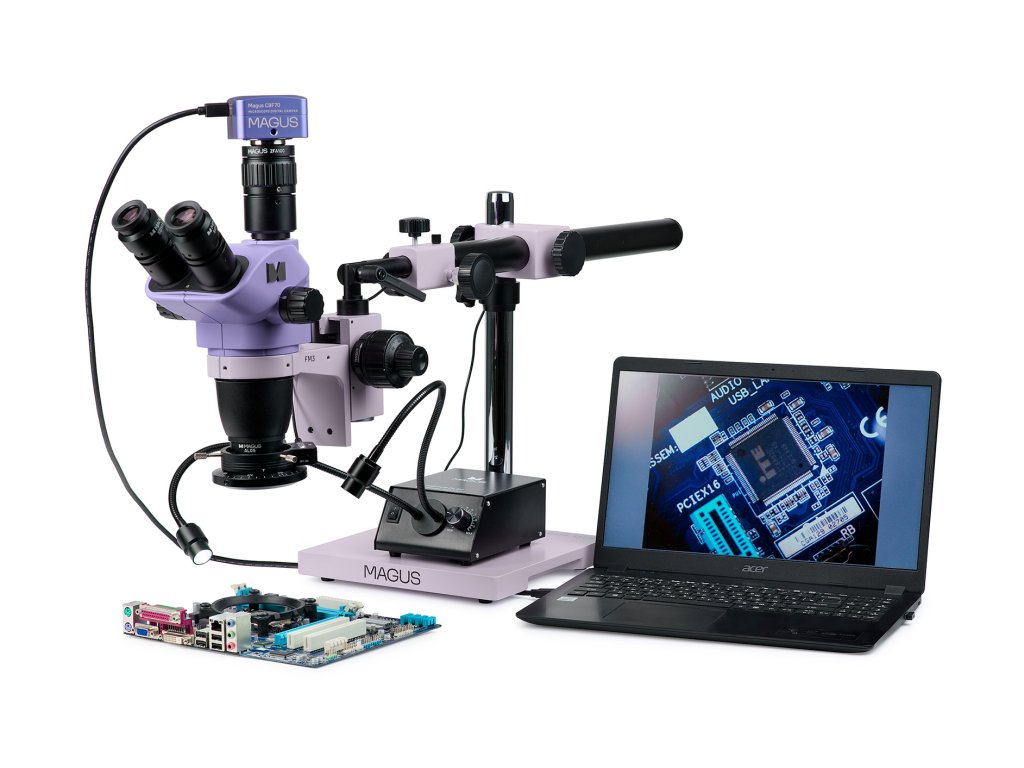

Stereomikroskop MAGUS Stereo D8TR pro opravy elektroniky
Hotové řešení pro pájení, opravy a kontrolu kvality je založeno na mikroskopové hlavě řady MAGUS Stereo 8H a univerzálním mikroskopovém stojanu MAGUS UT2.
Stereomikroskop s Greenoughovou optickou konstrukcí poskytuje přesné detaily topografie povrchu bez ztráty prostorové orientace, čímž zajišťuje velkou hloubku ostrosti. Tento trinokulární mikroskop je vhodný pro ty, kteří upřednostňují práci s mikroskopem v normální pracovní poloze a prohlížení preparátu přes okuláry.
Fotoaparát v digitálním mikroskopu umožňuje zaznamenávat proces pozorování i jeho průběžné a konečné výsledky. Fotoaparát je vybaven portem USB 3.0 a přenáší obraz na obrazovku počítače. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0.
Mikroskop je vybaven dvěma osvětlovacími soustavami pro pozorování v odraženém světle: prstencovým světlem s polarizačním filtrem a světlem na husím krku.
Mikroskop optimalizuje ergonomii pracoviště, čímž zvyšuje pohodlí a produktivitu obsluhy.
Digitální fotoaparát
Digitální fotoaparát umístěný v trinokulárním tubusu pomocí adaptéru typu C-mount bude zaznamenávat průběžné a konečné výsledky pozorování. Tato funkce se používá pro kontrolu kvality a vytváření databáze. Fotoaparát s rozlišením 21 Mpx na adaptéru typu C-mount 1x poskytne požadované rozlišení pro pozorování stereomikroskopem a 4/3" snímač zobrazí maximální možné zorné pole. Při minimálním zvětšení mikroskopu bude velikost zorného pole na obrazovce počítače 53,5x37 mm.

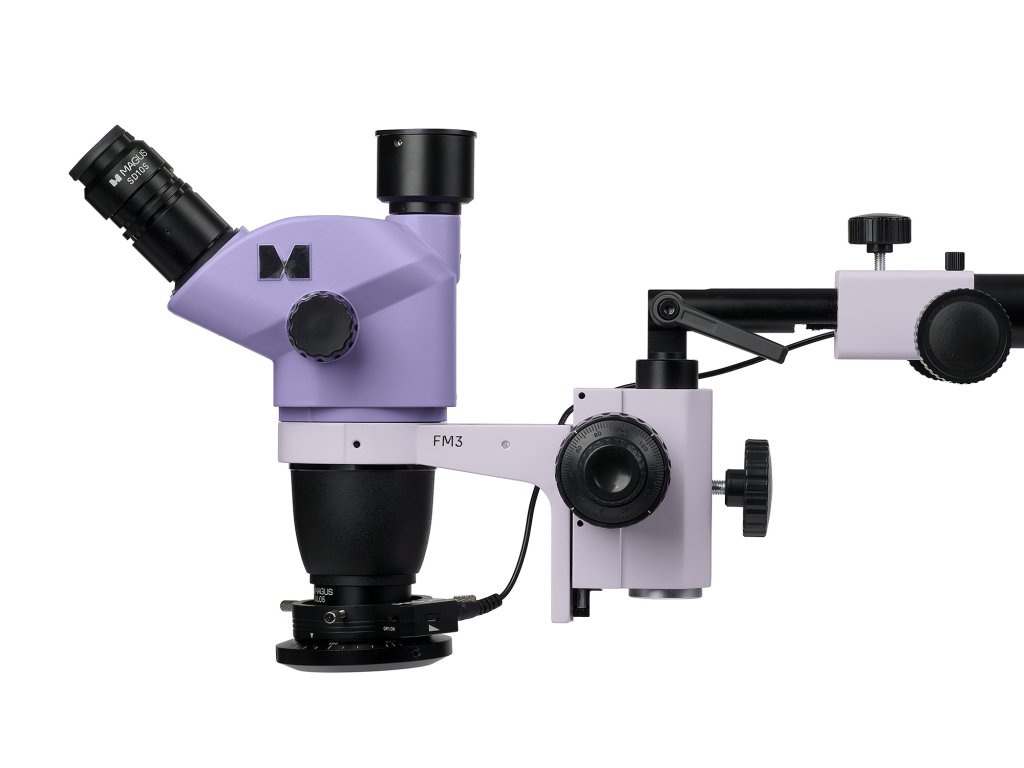

Hlava mikroskopu

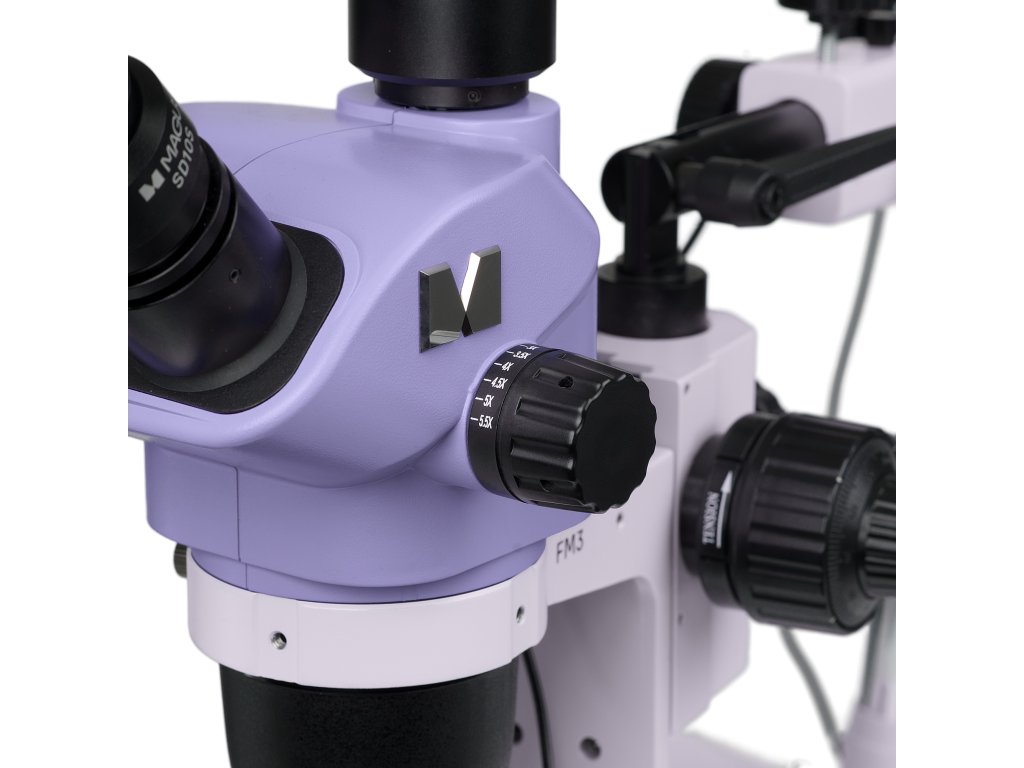

Objektiv se zoomem umožňuje plynulou změnu zvětšení až na 8,4x bez ztráty ostrosti. Mikroskop vytváří vzpřímený (nikoliv převrácený) trojrozměrný obraz. Pomocný objektiv 0,5x mění rozsah zvětšení, zorné pole a pracovní vzdálenost mikroskopu.
Při použití pomocného objektivu 0,5x se dosáhne zvětšení 3,25–27,5x a pracovní vzdálenost 177 mm pro pájení.
Zvětšení 6,5–55x a pracovní vzdálenost 105 mm pro kontrolu kvality se dosáhne, pokud není použit pomocný objektiv 0,5x.
Manipulace s přístrojem vyžaduje větší zorné pole než vizuální pozorování při kontrole kvality. Při pozorování přes okuláry je průměr zorného pole s pomocným objektivem 0,5x 67,7 mm při zvětšení mikroskopu 3,25x a 8 mm při zvětšení 27,5x.
Základní konfigurace obsahuje okuláry 10x/22 mm s dioptrickou korekcí a dlouhým očním reliéfem pro práci s brýlemi.
Osvětlovací soustavy
Různé úkoly vyžadují různé typy osvětlení. Sada obsahuje dvě osvětlovací soustavy. Prstencové světlo s polarizátorem odstraňuje odlesky od kovu. Světlo na husím krku vytváří stíny, které umožňují našemu zraku rozpoznat topografii povrchu.
Stojan
Univerzální stojan s pevnou základnou minimalizuje vibrace způsobené pohybem a dlouhé horizontální rameno rozšiřuje pracovní plochu.
Během práce není vždy vhodné pohybovat objektem v optické dráze. Někdy je vhodnější pohybovat hlavou mikroskopu. Knoflík pro jemné ostření umožňuje plynulý horizontální pohyb hlavy mikroskopu tam a zpět.

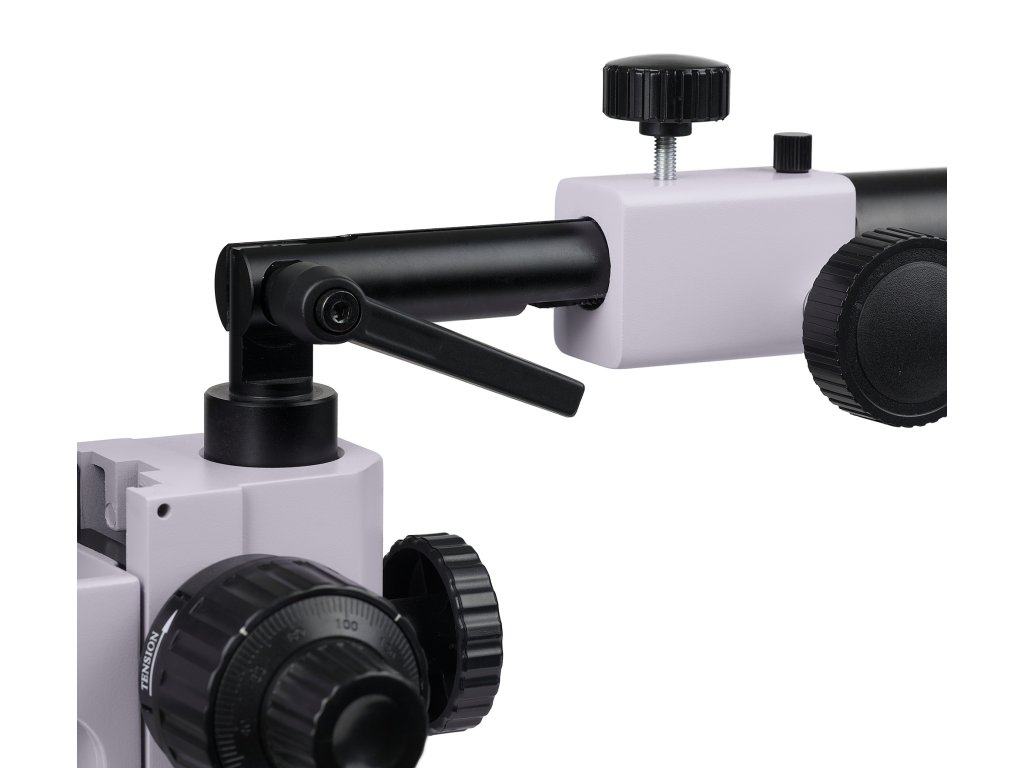

Na konci stojanu je mechanismus pro změnu úhlu optické osy. Obsluha může pozorovat preparát na stole a dívat se na něj z úhlu. Tato funkce umožňuje pohodlnější manipulaci, kontrolu kvality pájení a pozorování zakřivených objektů.
Mechanismus zaostřování
Mechanismus zaostřování má funkce hrubého a jemného zaostřování. Jemné zaostřování usnadňuje nastavení mikroskopu při použití zvětšení nad 40x. Zaostřovací knoflíky jsou koaxiální, tj. umístěné na obou stranách. Tuhost hrubého ostření je nastavitelná.
Příslušenství a kompletní řešení
Komfortní pracovní podmínky zvyšují produktivitu obsluhy. Naše kompletní řešení jsou založena na zkušenostech elektronických inženýrů. Současně MAGUS nabízí další součásti, z nichž si můžete sestavit sadu mikroskopu na základě vašeho rozpočtu a preferencí a také úkolů, které je třeba řešit. Navíc v budoucnu můžete sadu doplnit o potřebné příslušenství.
Vlastnosti mikroskopu:
- Trinokulární hlava mikroskopu s vertikálním tubusem pro montáž fotoaparátu
- Objektiv se zoomem umožňuje plynulou změnu zvětšení bez ztráty ostrosti; poměr zoomu 8,4:1
- Výhody Greenoughovy optické konstrukce: velká hloubka ostrosti, 3D vizualizace s vysokým rozlišením, kompaktní design a příznivá cena
- Pomocný objektiv 0,5x umožňuje další možnosti zvětšení, zorného pole a pracovní vzdálenosti
- Univerzální stojan rozšiřuje pracovní plochu a umožňuje přesné umístění hlavy mikroskopu nad preparátem a jemné mikronastavení polohy hlavy
- Mechanismus zaostřování má funkce hrubého a jemného zaostřování: obsluha je pohodlná v celém rozsahu zvětšení mikroskopu
- Dvě osvětlovací soustavy pro pozorování v odraženém světle: prstencové světlo s polarizačním filtrem a světlo na husím krku
- Na vaše přání lze jednotlivé součásti vyměnit a nainstalovat další příslušenství
Funkce fotoaparátu:
- 21 Mpx snímač poskytuje nejlepší rozlišení pro stereomikroskopické pozorování
- 4/3" snímač zobrazí na obrazovce největší možné zorné pole
- 17 snímků za sekundu při maximálním rozlišení stačí pro nastavení zaostření
- Až 192 snímků za sekundu při sníženém rozlišení je určeno pro prezentace ve třídě a nahrávání videa; plynulý pohyb preparátů bez trhání nebo zpoždění
- Barevný snímač CMOS SONY Exmor s podsvícením poskytuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek: jasnější, čistší a barevně sytější snímky
- Rozhraní USB 3.0 pro rychlý přenos dat bez trhání a zpoždění
- Software obsahuje funkce pro fotografování, záznam videa, úpravy, zobrazení na externím monitoru a lineární a úhlové měření
- Přiložený adaptér typu C-mount 1x s nastavitelnou zaostřovací vzdáleností slouží k upevnění fotoaparátu na mikroskop
Obsah sady:
- Digitální fotoaparát MAGUS CBF70 (digitální fotoaparát, kabel USB, paměťové zařízení s ovladači a softwarem, návod k použití a záruční list)
- Hlava mikroskopu MAGUS Stereo 8TH – část objektivu a okulárové tubusy
- Okulár 10х/22 mm s očním reliéfem a dioptrickou korekcí (2 ks)
- Stojan mikroskopu MAGUS UT2
- Držák pro zaostřování MAGUS FM3
- Prstencové světlo s polarizátorem MAGUS LED RP1
- Dvojité světlo na husím krku MAGUS LED DGL2
- Přídavný objektiv MAGUS AL05 0,5х/177 mm
- Adaptér typu C-mount MAGUS ZFA100
- Návod k použití a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 15x/16 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- 30x/8 mm okulár (2 ks)
- Čočka pomocného objektivu se zvětšením 1,5x
- Čočka pomocného objektivu se zvětšením 2x
- Prstencové světlo
- Prstencová osvětlovací soustava se sektorovým přepínáním
- HDMI digitální fotoaparát
- LCD monitor
- Adaptér typu C-mount 0,5x s nastavitelnou zaostřovací vzdáleností
- Kalibrační sklíčko
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555024394 |
| Přepravní hmotnost | 23.5 kg |
| Typ | stereo/instrumentální |
| Hlava | trinokulární |
| Úhel sklonu hlavy | 45° |
| Zvětšení, x | 3.25 — 55 |
| Rozsah zvětšení | do 200x |
| Faktor zvětšení | 8,4:1 |
| Průměr tubusu okuláru v mm | 30 |
| Okuláry | 10x/22 mm, dlouhý oční reliéf (*volitelně: 10x/22 mm se stupnicí, 15x/16, 20x/12, 25x/9, 30x/8) |
| Mezipupilární vzdálenost (IPD), mm | 54 — 75 |
| Zaostření | koaxiální, hrubý (45 mm, s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
| S osvětlením | LED |
| Regulace jasu | yes |
| Napájení | AC napájení, 115–230/50/60 |
| Teplotní rozsah fotoaparátu, °C | 0 — 40 |
| Možnost připojení dalších zařízení | pomocné objektivy (1,5х, 2х) |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Optické schéma | stereomikroskop Greenough |
| Možnosti použití | pro aplikovaný výzkum |
| Umístění světelného zdroje | horní |
| Metody pozorování | světlé pole |
| Součástí je i digitální fotoaparát | yes |
| Průměr vodorovného ramene, mm | 38 |
| Délka vodorovného ramene, mm | 470 |
| Průměr svislého ramene, mm | 38 |
| Délka svislého ramene, mm | 493 |
| Vodorovný rozsah pohybu, mm | 380 |
| Maximální výška preparátu, mm | 150 (pokud nejsou použity pomocné objektivy), 65 (při použití pomocného objektivu 0,5x) |
| Průměr montážního kolíku, mm | 32 |
| Rozměry základny stojanu, mm | 252x252x30 |
| === Oddělovač === | Digitální fotoaparát |
| Snímač | SONY Exmor CMOS |
| Barevný/černobílý | barevný |
| Megapixely | 21 |
| Maximální rozlišení, px | 5280x3954 |
| Velikost snímače | 4/3" (17,4x13,0 mm) |
| Rozměr pixelu, mkm | 3.3x3.3 |
| Citlivost na světlo | 399 mV při 1/30 s |
| Poměr signálu k šumu | 0,1 mV při 1/30 s |
| Expoziční čas | 0,1 ms – 15 s |
| Záznam videa | yes |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 17 při rozlišení 5280x3954, 192 při rozlišení 584x438, 67 při rozlišení 1760x1316, 56 při rozlišení 2640x1976, 17 při rozlišení 3952x3952 |
| Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
| Formát videozáznamů | *.avi, *.wmv, *.h264 (Win 8 nebo novější), *h265 (Win 10 nebo novější) |
| Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Vyvážení bílé | manuální, automatický |
| Kontrola expozice | manuální, automatický |
| Funkce softwaru | rozměr obrazu, jas, doba expozice |
| Software | MAGUS View |
| Výstup | USB 3.0, 5 Gb/s |
| Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
| Typ montáže | C-mount |
| Tělo | pevné hliníkové |
| Napájení fotoaparátu | DC proud, 5 V, z USB portu počítače |
| Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
| Rozsah provozní vlhkosti, % | 30 — 80 |
Doplňkové parametry
| Kategorie: | Mikroskopy |
|---|---|
| Barva: | Base color |
| Značka: | MAGUS |
| Záruka: | 5 let |
| EAN: | 5905555024394 |
| Přepravní hmotnost: | 23.5 kg |
| Typ: | stereo/instrumentální |
| Hlava: | trinokulární |
| Úhel sklonu hlavy: | 45° |
| Zvětšení, x: | 3.25 — 55 |
| Rozsah zvětšení: | do 200x |
| Faktor zvětšení: | 8,4:1 |
| Průměr tubusu okuláru v mm: | 30 |
| Okuláry: | 10x/22 mm, dlouhý oční reliéf (*volitelně: 10x/22 mm se stupnicí, 15x/16, 20x/12, 25x/9, 30x/8) |
| Mezipupilární vzdálenost (IPD), mm: | 54 — 75 |
| Zaostření: | koaxiální, hrubý (45 mm, s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
| S osvětlením: | LED |
| Regulace jasu: | yes |
| Napájení: | AC napájení, 115–230/50/60 |
| Teplotní rozsah fotoaparátu, °C: | 0 — 40 |
| Možnost připojení dalších zařízení: | pomocné objektivy (1,5х, 2х) |
| Typ uživatele: | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace: | komplikované |
| Optické schéma: | stereomikroskop Greenough |
| Možnosti použití: | pro aplikovaný výzkum |
| Umístění světelného zdroje: | horní |
| Metody pozorování: | světlé pole |
| Součástí je i digitální fotoaparát: | yes |
| Průměr vodorovného ramene, mm: | 38 |
| Délka vodorovného ramene, mm: | 470 |
| Průměr svislého ramene, mm: | 38 |
| Délka svislého ramene, mm: | 493 |
| Vodorovný rozsah pohybu, mm: | 380 |
| Maximální výška preparátu, mm: | 150 (pokud nejsou použity pomocné objektivy), 65 (při použití pomocného objektivu 0,5x) |
| Průměr montážního kolíku, mm: | 32 |
| Rozměry základny stojanu, mm: | 252x252x30 |
| === Oddělovač ===: | Digitální fotoaparát |
| Snímač: | SONY Exmor CMOS |
| Barevný/černobílý: | barevný |
| Megapixely: | 21 |
| Maximální rozlišení, px: | 5280x3954 |
| Velikost snímače: | 4/3" (17,4x13,0 mm) |
| Rozměr pixelu, mkm: | 3.3x3.3 |
| Citlivost na světlo: | 399 mV při 1/30 s |
| Poměr signálu k šumu: | 0,1 mV při 1/30 s |
| Expoziční čas: | 0,1 ms – 15 s |
| Záznam videa: | yes |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení: | 17 při rozlišení 5280x3954, 192 při rozlišení 584x438, 67 při rozlišení 1760x1316, 56 při rozlišení 2640x1976, 17 při rozlišení 3952x3952 |
| Místo montáže: | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát: | *.jpg, *.bmp, *.png, *.tif |
| Formát videozáznamů: | *.avi, *.wmv, *.h264 (Win 8 nebo novější), *h265 (Win 10 nebo novější) |
| Typ závěrky: | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Vyvážení bílé: | manuální, automatický |
| Kontrola expozice: | manuální, automatický |
| Funkce softwaru: | rozměr obrazu, jas, doba expozice |
| Software: | MAGUS View |
| Výstup: | USB 3.0, 5 Gb/s |
| Systémové požadavky: | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
| Typ montáže: | C-mount |
| Tělo: | pevné hliníkové |
| Napájení fotoaparátu: | DC proud, 5 V, z USB portu počítače |
| Rozsah provozních teplot fotoaparátu, °C: | -10 — 50 |
| Rozsah provozní vlhkosti, %: | 30 — 80 |
| Položka byla vyprodána… | |
