Stereomikroskop MAGUS Stereo 8BR pro opravy elektroniky
Kód: LV84843
Nabízíme výhodný nákup s jistotu kvalitního servisu ověřeného obchodu. Nabízíme zákazníkům nízké ceny a zároveň poskytovat kvalitní servis a podporu.
Detailní popis produktu
Stereomikroskop MAGUS Stereo 8BR pro opravy elektroniky

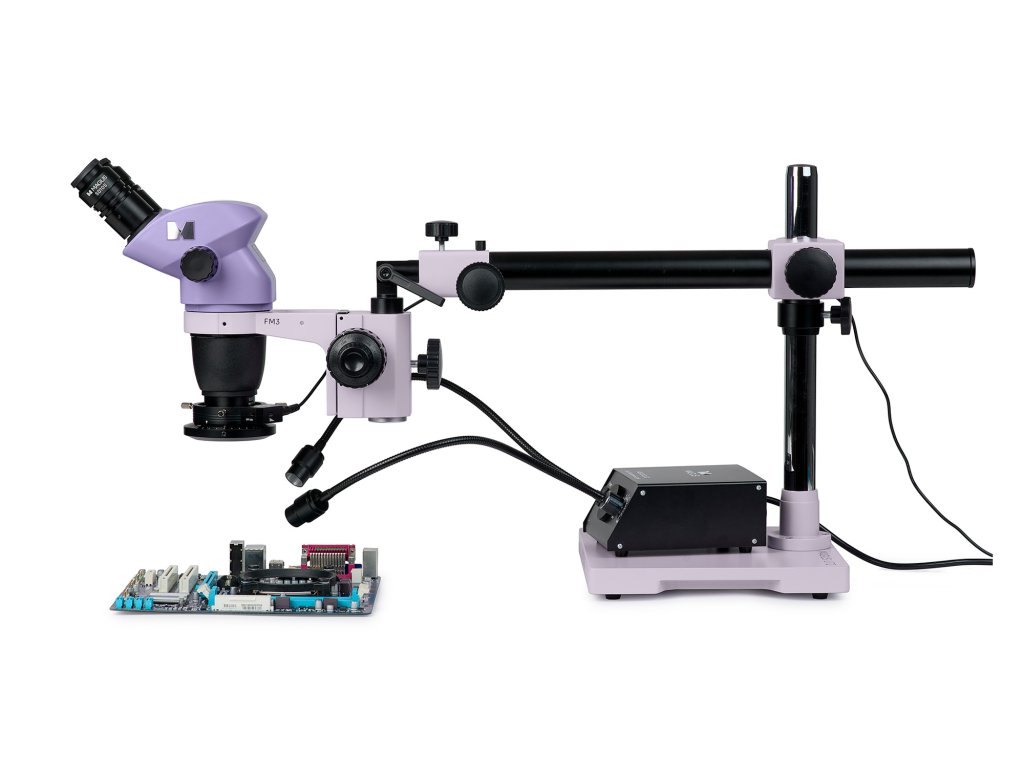

Hotové řešení pro pájení, opravy a kontrolu kvality je založeno na mikroskopové hlavě řady MAGUS Stereo 8H a univerzálním mikroskopovém stojanu MAGUS UT2.
Stereomikroskop s Greenoughovou optickou konstrukcí poskytuje přesné detaily topografie povrchu bez ztráty prostorové orientace, čímž zajišťuje velkou hloubku ostrosti. Tento binokulární mikroskop je vhodný pro ty, kteří upřednostňují práci s mikroskopem v normální poloze a prohlížení preparátu přes okuláry.

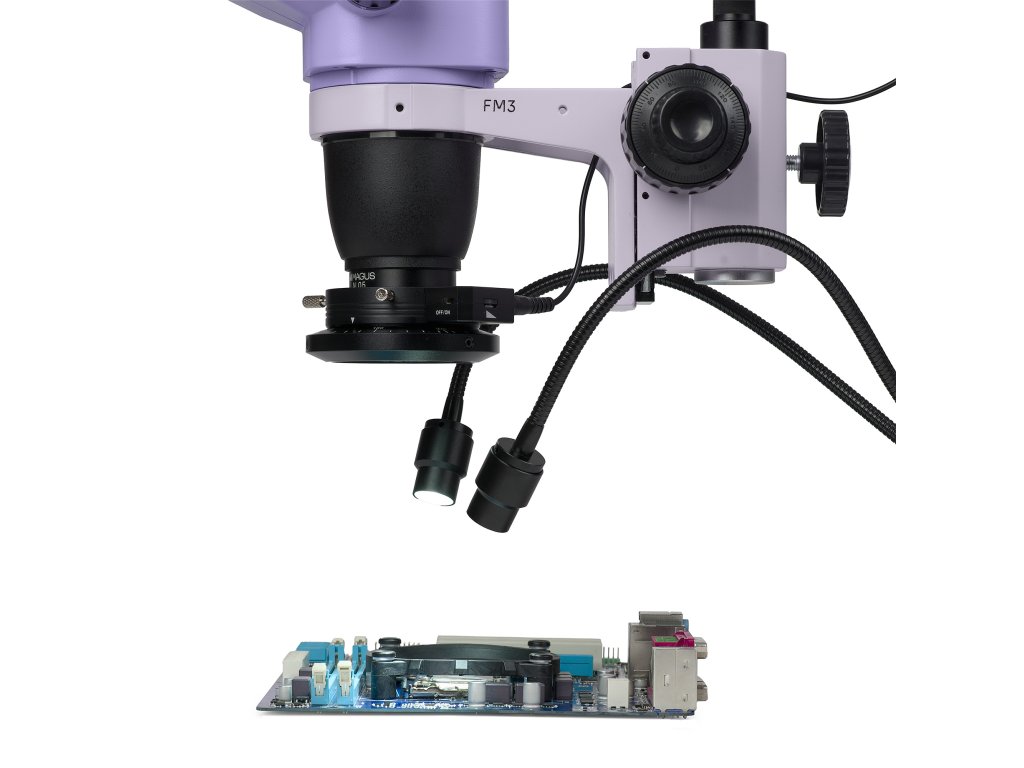

Mikroskop je vybaven dvěma osvětlovacími soustavami pro pozorování v odraženém světle: prstencovým světlem s polarizačním filtrem a světlem na husím krku.
Mikroskop optimalizuje ergonomii pracoviště, čímž zvyšuje pohodlí a produktivitu obsluhy.
Hlava mikroskopu
Objektiv se zoomem umožňuje plynulou změnu zvětšení až na 8,4x bez ztráty ostrosti. Mikroskop vytváří vzpřímený (nikoliv převrácený) trojrozměrný obraz. Pomocný objektiv 0,5x mění rozsah zvětšení, zorné pole a pracovní vzdálenost mikroskopu.
Při použití pomocného objektivu 0,5x se dosáhne zvětšení 3,25–27,5x a pracovní vzdálenost 177 mm pro pájení.
Zvětšení 6,5–55x a pracovní vzdálenost 105 mm pro kontrolu kvality se dosáhne, pokud není použit pomocný objektiv 0,5x.
Manipulace s přístrojem vyžaduje větší zorné pole než vizuální pozorování při kontrole kvality. Průměr zorného pole s pomocným objektivem 0,5x je 67,7 mm při zvětšení mikroskopu 3,25x a 8 mm při zvětšení 27,5x.
Základní konfigurace obsahuje okuláry 10x/22 mm s dioptrickou korekcí a dlouhým očním reliéfem pro práci s brýlemi.
Osvětlovací soustavy
Různé úkoly vyžadují různé typy osvětlení. Sada obsahuje dvě osvětlovací soustavy. Prstencové světlo s polarizátorem odstraňuje odlesky od kovu. Světlo na husím krku vytváří stíny, které umožňují našemu zraku rozpoznat topografii povrchu.
Stojan
Univerzální stojan s pevnou základnou minimalizuje vibrace způsobené pohybem a dlouhé horizontální rameno rozšiřuje pracovní plochu.
Během práce není vždy vhodné pohybovat objektem v optické dráze. Někdy je vhodnější pohybovat hlavou mikroskopu. Knoflík pro jemné ostření umožňuje plynulý horizontální pohyb hlavy mikroskopu tam a zpět.

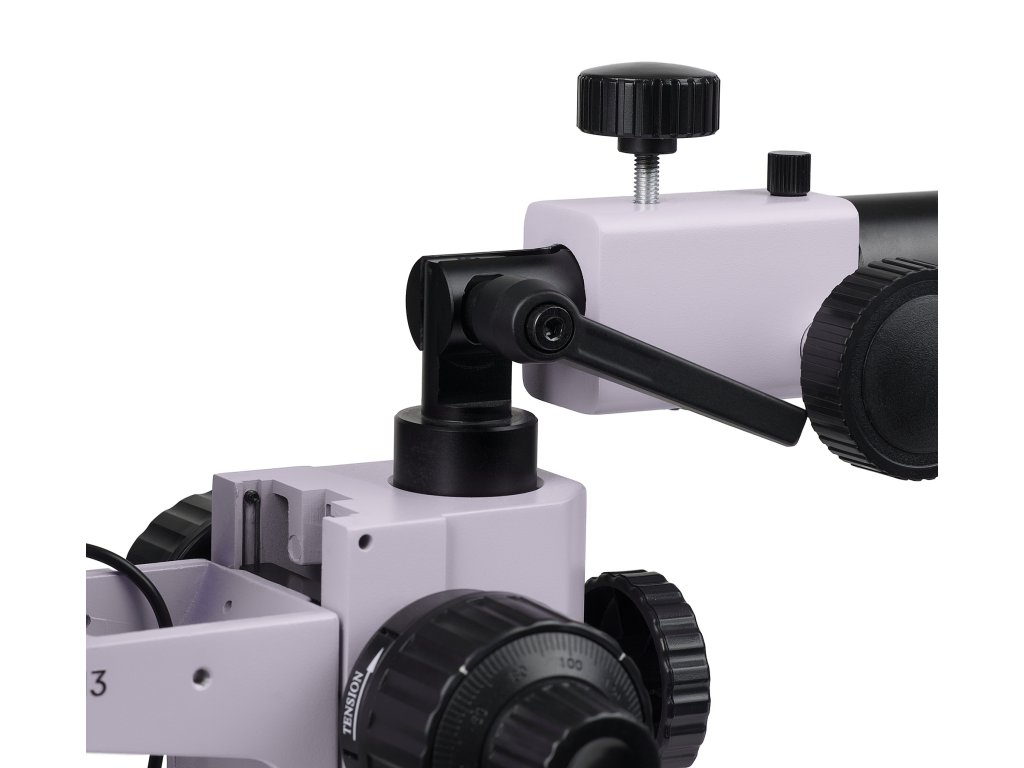

Na konci stojanu je mechanismus pro změnu úhlu optické osy. Obsluha může pozorovat preparát na stole a dívat se na něj z úhlu. Tato funkce umožňuje pohodlnější manipulaci, kontrolu kvality pájení a pozorování zakřivených objektů.
Mechanismus zaostřování
Mechanismus zaostřování má funkce hrubého a jemného zaostřování. Jemné zaostřování usnadňuje nastavení mikroskopu při použití zvětšení nad 40x. Zaostřovací knoflíky jsou koaxiální, tj. umístěné na obou stranách. Tuhost hrubého ostření je nastavitelná.
Příslušenství a kompletní řešení
Komfortní pracovní podmínky zvyšují produktivitu obsluhy. Naše kompletní řešení jsou založena na zkušenostech elektronických inženýrů. Současně MAGUS nabízí další komponenty, z nichž si můžete sestavit sadu mikroskopu na základě vašeho rozpočtu a preferencí a také úkolů, které je třeba řešit. Navíc v budoucnu můžete sadu doplnit o potřebné příslušenství.
Klíčové vlastnosti:
- Binokulární hlavice: obsluha pozoruje zvětšený obraz přes okuláry
- Objektiv se zoomem umožňuje plynulou změnu zvětšení bez ztráty ostrosti; poměr zoomu 8,4:1
- Výhody Greenoughovy optické konstrukce: velká hloubka ostrosti, 3D vizualizace s vysokým rozlišením, kompaktní design a příznivá cena.
- Pomocný objektiv 0,5x umožňuje další možnosti zvětšení, zorného pole a pracovní vzdálenosti
- Univerzální stojan rozšiřuje pracovní plochu a umožňuje přesné umístění hlavy mikroskopu nad preparátem a jemné mikronastavení polohy hlavy
- Mechanismus zaostřování má funkce hrubého a jemného zaostřování: obsluha je pohodlná v celém rozsahu zvětšení mikroskopu
- Dvě osvětlovací soustavy pro pozorování v odraženém světle: prstencové světlo s polarizačním filtrem a světlo na husím krku
- Na vaše přání lze jednotlivé součásti vyměnit a nainstalovat další příslušenství
Obsah sady:
- Hlava mikroskopu MAGUS Stereo 8BH – část objektivu a okulárové tubusy
- Okulár 10х/22 mm s očním reliéfem a dioptrickou korekcí (2 ks)
- Stojan mikroskopu MAGUS UT2
- Držák pro zaostřování MAGUS FM3
- Prstencové světlo s polarizátorem MAGUS LED RP1
- Dvojité světlo na husím krku MAGUS LED DGL2
- Přídavný objektiv MAGUS AL05 0,5х/177 mm
- Návod k použití a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 15x/16 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- 30x/8 mm okulár (2 ks)
- Čočka pomocného objektivu se zvětšením 1,5x
- Čočka pomocného objektivu se zvětšením 2x
- Prstencové světlo
- Prstencová osvětlovací soustava se sektorovým přepínáním
- Digitální fotoaparát
- Kalibrační sklíčko
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555024370 |
| Přepravní hmotnost | 22.5 kg |
| Typ | stereo/instrumentální |
| Hlava | binokulární |
| Úhel sklonu hlavy | 45° |
| Zvětšení, x | 3.25 — 55 |
| Rozsah zvětšení | do 200x |
| Faktor zvětšení | 8,4:1 |
| Průměr tubusu okuláru v mm | 30 |
| Okuláry | 10x/22 mm, dlouhý oční reliéf (*volitelně: 10x/22 mm se stupnicí, 15x/16, 20x/12, 25x/9, 30x/8) |
| Mezipupilární vzdálenost (IPD), mm | 54 — 75 |
| Zaostření | koaxiální, hrubý (45 mm, s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
| S osvětlením | LED |
| Regulace jasu | yes |
| Napájení | AC napájení, 115–230/50/60 |
| Teplotní rozsah fotoaparátu, °C | 0 — 40 |
| Možnost připojení dalších zařízení | pomocné objektivy (1,5х, 2х) |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Optické schéma | stereomikroskop Greenough |
| Možnosti použití | pro aplikovaný výzkum |
| Umístění světelného zdroje | horní |
| Metody pozorování | světlé pole |
| Průměr vodorovného ramene, mm | 38 |
| Délka vodorovného ramene, mm | 470 |
| Průměr svislého ramene, mm | 38 |
| Délka svislého ramene, mm | 493 |
| Vodorovný rozsah pohybu, mm | 380 |
| Maximální výška preparátu, mm | 150 (pokud nejsou použity pomocné objektivy), 65 (při použití pomocného objektivu 0,5x) |
| Průměr montážního kolíku, mm | 32 |
| Rozměry základny stojanu, mm | 252x252x30 |
Doplňkové parametry
| Kategorie: | Mikroskopy |
|---|---|
| Barva: | Base color |
| Značka: | MAGUS |
| Záruka: | 5 let |
| EAN: | 5905555024370 |
| Přepravní hmotnost: | 22.5 kg |
| Typ: | stereo/instrumentální |
| Hlava: | binokulární |
| Úhel sklonu hlavy: | 45° |
| Zvětšení, x: | 3.25 — 55 |
| Rozsah zvětšení: | do 200x |
| Faktor zvětšení: | 8,4:1 |
| Průměr tubusu okuláru v mm: | 30 |
| Okuláry: | 10x/22 mm, dlouhý oční reliéf (*volitelně: 10x/22 mm se stupnicí, 15x/16, 20x/12, 25x/9, 30x/8) |
| Mezipupilární vzdálenost (IPD), mm: | 54 — 75 |
| Zaostření: | koaxiální, hrubý (45 mm, s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
| S osvětlením: | LED |
| Regulace jasu: | yes |
| Napájení: | AC napájení, 115–230/50/60 |
| Teplotní rozsah fotoaparátu, °C: | 0 — 40 |
| Možnost připojení dalších zařízení: | pomocné objektivy (1,5х, 2х) |
| Typ uživatele: | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace: | komplikované |
| Optické schéma: | stereomikroskop Greenough |
| Možnosti použití: | pro aplikovaný výzkum |
| Umístění světelného zdroje: | horní |
| Metody pozorování: | světlé pole |
| Průměr vodorovného ramene, mm: | 38 |
| Délka vodorovného ramene, mm: | 470 |
| Průměr svislého ramene, mm: | 38 |
| Délka svislého ramene, mm: | 493 |
| Vodorovný rozsah pohybu, mm: | 380 |
| Maximální výška preparátu, mm: | 150 (pokud nejsou použity pomocné objektivy), 65 (při použití pomocného objektivu 0,5x) |
| Průměr montážního kolíku, mm: | 32 |
| Rozměry základny stojanu, mm: | 252x252x30 |
