Polarizační digitální mikroskop MAGUS Pol D850
Kód: LV83042
Nabízíme výhodný nákup s jistotu kvalitního servisu ověřeného obchodu. Nabízíme zákazníkům nízké ceny a zároveň poskytovat kvalitní servis a podporu.
Detailní popis produktu
Polarizační digitální mikroskop MAGUS Pol D850
Polarizační mikroskop MAGUS Pol 850 je navržen pro práci v procházejícím i odraženém světle. Dostupné metody výzkumu: polarizace a světlé pole. Mikroskop se používá ke studiu anizotropních biologických, geologických a polymerních objektů a neprůhledných leštěných řezů o tloušťce až 15 mm s jednou leštěnou stranou. Mikroskop je ideální pro širokou škálu úkolů profesionálů v oblasti medicíny, soudního lékařství, mineralogie, krystalografie nebo petrografie.
Digitální fotoaparát
Profesionální vědecký fotoaparát MAGUS CBF70 je určen pro použití s mikroskopem a objektivy se 4x, 10x, 20x a 40x zvětšením. Přístroj umožňuje pořizovat fotografie, natáčet videa, předvádět ukázek, zobrazovat snímky na externí obrazovce a provádět úhlová a lineární měření zkoumaných objektů (pro správnou funkci je nutné provést kalibraci softwaru). Fotoaparát se doporučuje pro práci metodou světlého pole.
Fotoaparát MAGUS CBF70 má pět režimů rozlišení obrazu a snímkové frekvence, a tak si mezi nimi snadno najdete ten, který bude nejlépe vyhovovat vašim potřebám: 5280x3954 px (17 fps), 3952x3952 px (17 fps), 2640x1976 px (56 fps), 1760x1316 px (67 fps) a 584x438 px (192 fps).
Režimy s vysokým rozlišením jsou ideální pro fotografování a umožňují vytvářet jasné, živé a velmi detailní snímky. Režimy se zvýšenou snímkovou frekvencí pomohou při záznamu plynulých a informativních videí, bez trhání a zpoždění, při záznamu sebemenších pohybů objektu nebo vlastností rychle probíhajících pozorovaných procesů.
Pro dosažení nejlepší kvality obrazu bez zkreslení se doporučuje použít adaptér s 1x zvětšením.
Konstrukce fotoaparátu používá barevný CMOS snímač SONY Exmor 4/3'‘ s technologií zadního podsvícení. Díky tomu je obraz jasný i při slabém okolním osvětlení. Větší fyzická velikost snímače napomáhá tomu, že zobrazené barvy vypadají sytěji a obraz je jasnější.
Optika
Optické prvky mikroskopu jsou korigovány na nekonečno a jsou bez vnitřního pnutí. Obraz vytvořený objektivy je autentický, bez rušivých odlesků, vysoce kontrastní a detailní. Čočky jsou instalovány v revolverovém nosiči objektivů se sloty vystředěnými k optické ose. V sadě je pět slotů se čtyřmi objektivy; pro získání dalšího zvětšení v rámci rozsahu zvětšení mikroskopu lze nainstalovat jeden další objektiv. Objektivy jsou určeny pro práci se vzorky bez krycích sklíček.

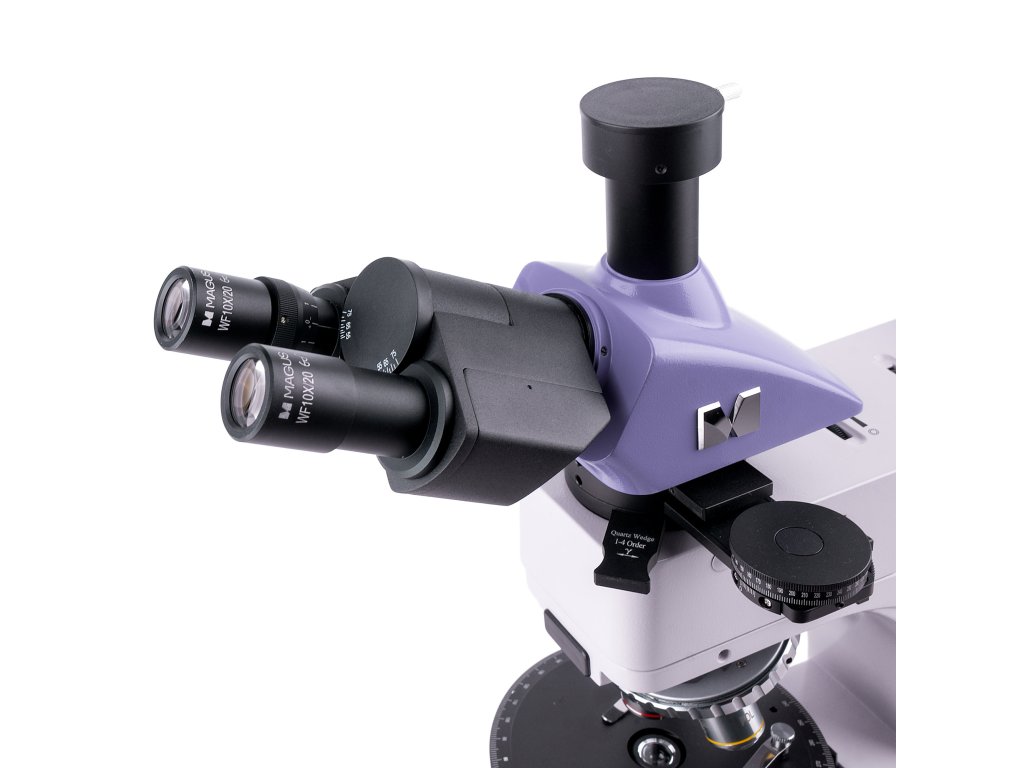

Trinokulární hlava umožňuje instalaci digitálního fotoaparátu do trinokulárního tubusu. Rozdělení paprsku je 100:0 nebo 0:100, což znamená, že veškeré světlo jde buď do fotoaparátu, nebo do okulárových tubusů. Levý tubus okuláru je opatřen kroužkem dioptrické korekce: otáčí se, aby se kompenzoval rozdíl ve vidění mezi očima a aby se získal co nejčistší obraz vzorku.
Osvětlení
Pro procházející a odražené světlo se používají 30 W halogenové žárovky. Jejich jas je dostatečný k získání jasně čitelného obrazu na každém objektivu a "teplé" emisní spektrum je příjemné při dlouhodobém pozorování. Köhlerova osvětlovací soustava zajistí vyšší rozlišení a odstraní artefakty v zorném poli a ztmavnutí na okrajích. Světelné filtry slouží k přesnému nastavení reprodukce barev při práci v odraženém světle.
Polarizace je k dispozici pro procházející i odražené světlo. Pro zahájení pozorování v polarizovaném světle se do optické dráhy zavede analyzátor. Navíc se vzájemná poloha analyzátoru a polarizátoru změní jejich otáčením, čímž se také změní úhel polarizace. Kontrast objektů se zvyšuje pomocí kompenzátorů, které se instalují do speciálního slotu v mezilehlém nástavci. Stejný nástavec obsahuje také Bertrandovu čočku, která se používá při konoskopických vyšetřeních.
Pracovní stolek a zaostřovací mechanismus
Mikroskop má otočný pracovní stolek: jeho otočením se změní způsob, jakým vzorek láme světlo v polarizovaném světle. Pracovní stolek má stupnici, na které můžete určit úhel natočení s přesností až 0,1°. Pro získání co nejjasnějšího a nejčistšího obrazu lze pracovní stolek vystředit vzhledem k optické ose mikroskopu.
Knoflíky pro hrubé a jemné zaostřování jsou umístěny ve spodní části stojanu, takže uživatel může zaujmout uvolněnou polohu s rukama na stole. Tuhost při hrubém zaostřování lze nastavit a k dispozici je také aretace hrubého zaostřování. Jemné zaostřování zajišťuje plynulý pohyb vzorku.
Příslušenství
Abyste svůj mikroskop mohli využít na maximum, používejte příslušenství z řady MAGUS: okuláry, objektivy, kalibrační sklíčka, digitální fotoaparáty atd.
Klíčové vlastnosti mikroskopu:
- Pro práci v procházejícím a odraženém polarizovaném a přirozeném světle
- Trinokulární hlava s tubusem pro digitální fotoaparát (rozdělení paprsků 100:0 a 0:100)
- Rovinné achromatické objektivy bez vnitřního pnutí pro čistý obraz bez artefaktů a falešných vnitřních odlesků
- Halogenové osvětlení pracovní plochy, barevné spektrum příjemné pro oči; výkon žárovky 30 W
- Otočný pracovní stolek, polarizátor a analyzátor se značkami úhlu natočení, Bertrandova čočka a kompenzátory
- Sloty revolverového nosiče a pracovní stolek jsou vystředěny vzhledem k optické ose mikroskopu
- Kompatibilní s doplňkovým příslušenstvím
Klíčové vlastnosti fotoaparátu:
- Pět nastavení grafiky a snímků za sekundu: mezi nimi můžete snadno najít režim, který vám bude nejvíce vyhovovat
- Rychlý přenos dat díky rozhraní USB 3.0
- Velký barevný snímač SONY Exmor pro jasný a čistý obraz i za špatných světelných podmínek
- Stručný uživatelský návod: nainstalujte dodaný software a poté je fotoaparát připraven k použití
- Zjednodušte svá pozorování nebo je předveďte publiku zobrazením obrazu z fotoaparátu na externí obrazovce
Obsah sady:
- Digitální fotoaparát MAGUS CBF70 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Mezilehlý tubus s Bertrandovou čočkou a analyzátorem a slotem pro kompenzátor
- Kompenzátory: λ kompenzátor, λ/4 kompenzátor, křemenný klín

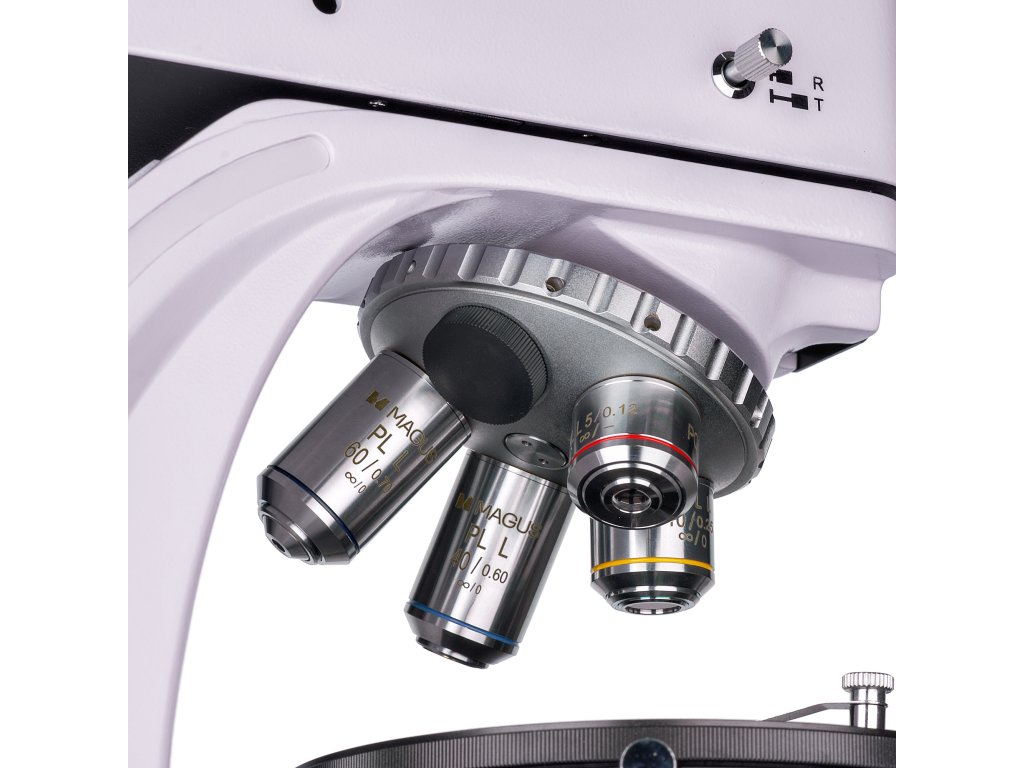

- Rovinný achromatický objektiv s korekcí na nekonečno: PL 5x/0,12 WD 26,1 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 5,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 40x/0,6 (odpružený) WD 3,98 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 60x/0,7 (odpružený) WD 2,03 mm
- Okulár 10x/20 mm (2 ks)
- 10x/20 mm okulár se stupnicí. Hodnota na stupnici, mm 0,1 mm
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 16x/11 mm okulár (2 ks)
- 20x/11 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 2,5x/0,07 WD 11 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 50x/0,7 (odpružený) WD 3,67 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 80x/0,8 (odpružený) WD 1,25 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 100x/0,85 (odpružený) WD 0,4 mm
- Mechanický pracovní stolek
- Kalibrační sklíčko
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555018546 |
| Velikost balení (DxŠxV) | 44x42x67 cm |
| Přepravní hmotnost | 12.1 kg |
| Oddělovač | Polarizační mikroskop MAGUS Pol 850 |
| === Oddělovač === | Technické údaje mikroskopu |
| Typ | biologický, světlo / optické, digitální |
| Hlava | trinokulární |
| Hubice | Siedentopf |
| Úhel sklonu hlavy | 30° |
| Zvětšení, x | 50 — 600 |
| Zvětšení, x (volitelné) | 25–1000/1600/2000 |
| Průměr tubusu okuláru v mm | 23.2 |
| Okuláry | 10х/20; 10x/20 se stupnicí (*volitelně: 16x/11; 20х/11) |
| Objektivy | rovinné achromatické s korekcí na nekonečno: bez vnitřního pnutí: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*volitelně: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); parfokální výška 45 mm, určené ke studiu vzorků bez krycích sklíček |
| Revolverový nosič | pro 5 objektivů, možnost vystředění |
| Pracovní vzdálenost, mm | 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,67 (50x); 1,25 (80x); 0,4 (100x) |
| Stolek, mm | Ø150 |
| Pracovní stolek, mm | otáčecí hlava 360°, s vystředěním, odstupňování úhlu otáčení po 1°; noniová stupnice pro měření úhlů s přesností 0,1° |
| Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
| Kondenzor | Abbeův kondenzor NA 1,25 s nastavitelnou aperturní clonou a otočná čočka objektivu |
| Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
| Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
| S osvětlením | halogenové |
| Regulace jasu | yes |
| Napájení | 220±22 V, 50 Hz, AC síť |
| Typ světelného zdroje | odražené a procházející světlo: 12 V/30 W |
| Světelné filtry | odražené světlo: matný, žlutý, zelený, modrý |
| Teplotní rozsah fotoaparátu, °C | 5 — 35 |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Polarizátor | procházející světlo: se značkami 0°, 90°, 180°, 270° na stupnici; otočný o 360°; odražené světlo: odnímatelný |
| Mezilehlý tubus | vestavěný analyzátor s otáčením 0–360°; noniová stupnice pro měření úhlů s přesností 0,1°; Bertrandova čočka; slot pro instalaci kompenzátorů |
| Kompenzátor | λ kompenzátor; λ/4 kompenzátor; křemenný klín |
| Možnosti použití | laboratorní/lékařská |
| Umístění světelného zdroje | duální |
| Metody pozorování | světlé pole, polarizace |
| Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
| === Oddělovač === | Digitální fotoaparát |
| Snímač | SONY Exmor CMOS |
| Barevný/černobílý | barevný |
| Maximální rozlišení, px | 5280x3954 |
| Velikost snímače | 4/3" (17,4x13,0 mm) |
| Rozměr pixelu, mkm | 3.3x3.3 |
| Citlivost na světlo | 399 mV při 1/30 s |
| Poměr signálu k šumu | 0,1 mV při 1/30 s |
| Expoziční čas | 0,1 ms – 15 s |
| Záznam videa | yes |
| Videozáznam | ano |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 17 při rozlišení 5280x3954, 192 při rozlišení 584x438, 67 při rozlišení 1760x1316, 56 při rozlišení 2640x1976, 17 při rozlišení 3952x3952 |
| Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
| Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
| Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
| Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Vyvážení bílé | manuální, automatický |
| Kontrola expozice | manuální, automatický |
| Funkce softwaru | rozměr obrazu, jas, doba expozice |
| Software | MAGUS View |
| Výstup | USB 3.0, 5 Gb/s |
| Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
| Typ montáže | C-mount |
| Tělo | pevné hliníkové |
| Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
| Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
| Rozsah provozní vlhkosti, % | 30 — 80 |
