Metalurgický mikroskop MAGUS Metal 650
Kód: LV82900
Nabízíme výhodný nákup s jistotu kvalitního servisu ověřeného obchodu. Nabízíme zákazníkům nízké ceny a zároveň poskytovat kvalitní servis a podporu.
Detailní popis produktu

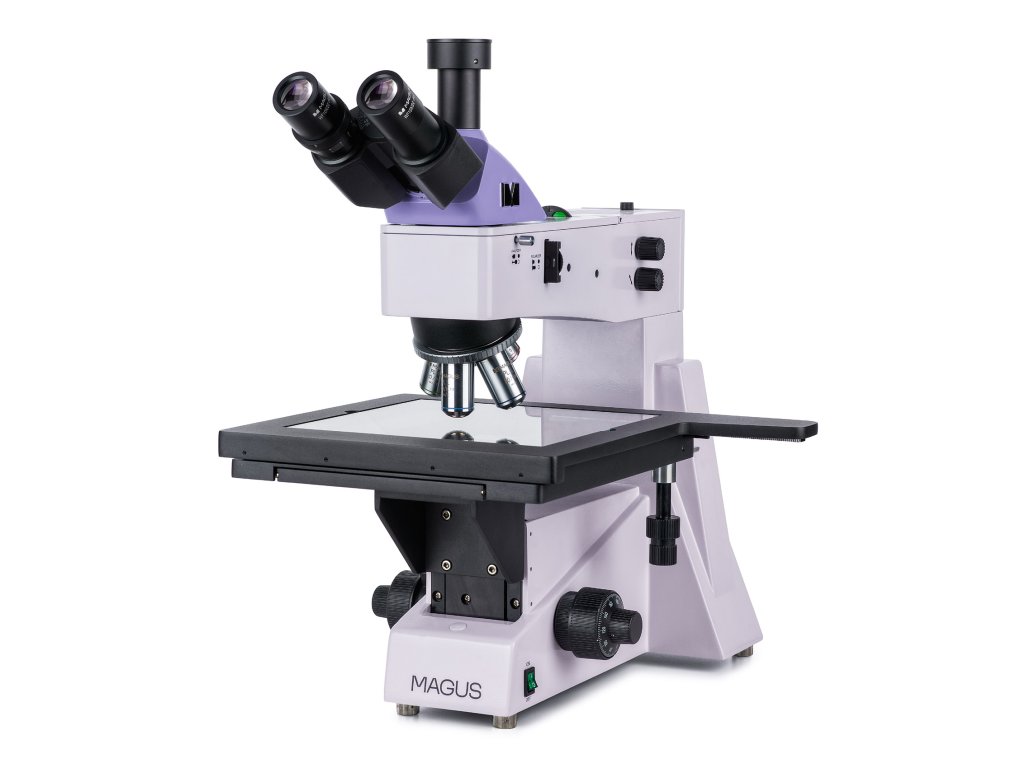

Metalurgický mikroskop MAGUS Metal 650
Metalurgický mikroskop MAGUS Metal 650 má velký stolek, na který lze umístit fotomasky, desky plošných spojů, integrované obvody a další dlouhé a široké vzorky, které se zkoumají v odraženém světle. Je možné pozorování v jasném a polarizovaném světle. Mikroskop umožňuje vysoce přesné zaostřování. Jemné zaostření s hodnotou 0,7 µm usnadňuje práci při velkém zvětšení. Slouží k provádění výzkumu v průmyslových závodech a k výuce studentů technických oborů.
Optika

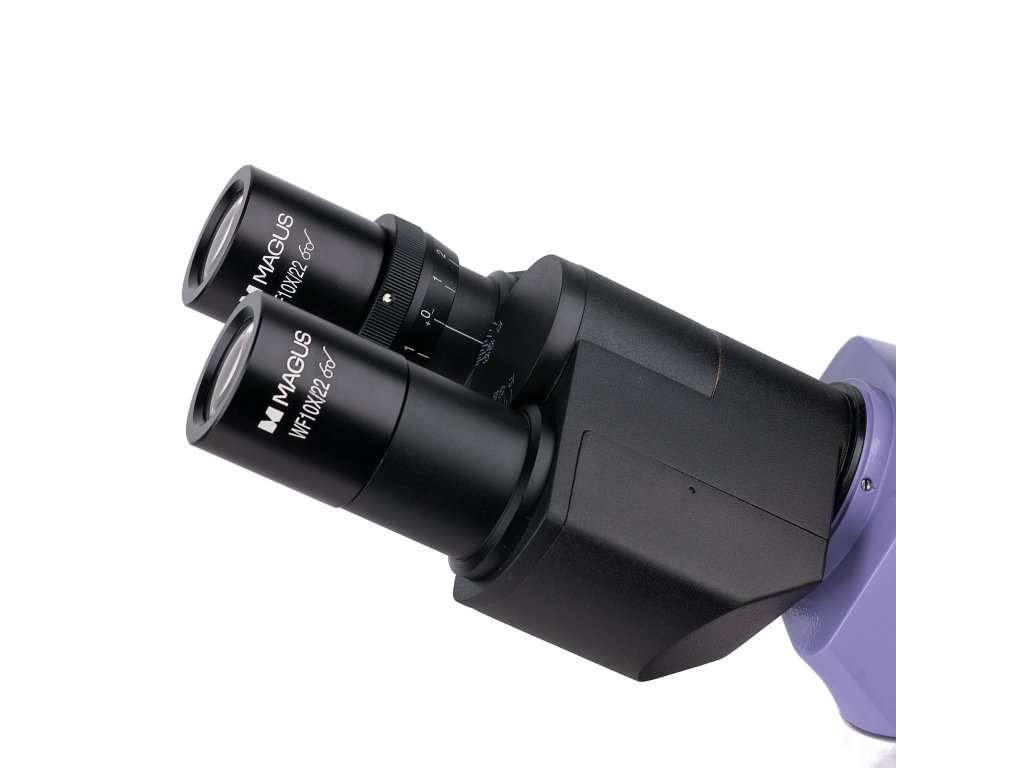

Rovinná achromatická optika s korekcí na nekonečno poskytuje ostrý a detailní obraz. Hlava mikroskopu je trinokulární, nakloněná o 30°, a má trinokulární tubus pro upevnění digitálního fotoaparátu. Kamera (není součástí dodávky) pořizuje fotografie a videozáznamy studie a obraz z mikroskopu přenáší na externí obrazovku. K dispozici je dvoupolohový rozptylovač paprsků: 100:0 a 0:100. Světelný paprsek je nasměrován do okulárů nebo do kamery. Na levém tubusu je kroužek pro nastavení dioptrií.
Do otočného nástavce lze nainstalovat 5 objektivů – všechny jsou součástí balení. Chcete-li dosáhnout většího zvětšení, můžete místo základních objektivů nainstalovat volitelné. V základní konfiguraci poskytuje mikroskop zvětšení v rozsahu 50 až 800x. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy.
Osvětlení
Systém osvětlení odraženým světlem kombinuje tři středící prvky: zdroj světla, clonu a polní clonu. 30 W halogenový osvětlovač vyzařuje teplé světlo, takže dlouhodobá práce s mikroskopem neunavuje oči. Jas osvětlení je nastavitelný, je možné nastavit Köhlerovo osvětlení. Osvětlovací systém s odraženým světlem je vybaven také polarizačním zařízením: vestavěným analyzátorem a odnímatelným otočným polarizátorem. K dispozici je sada barevných filtrů.
Pracovní stolek a zaostřovací mechanismus

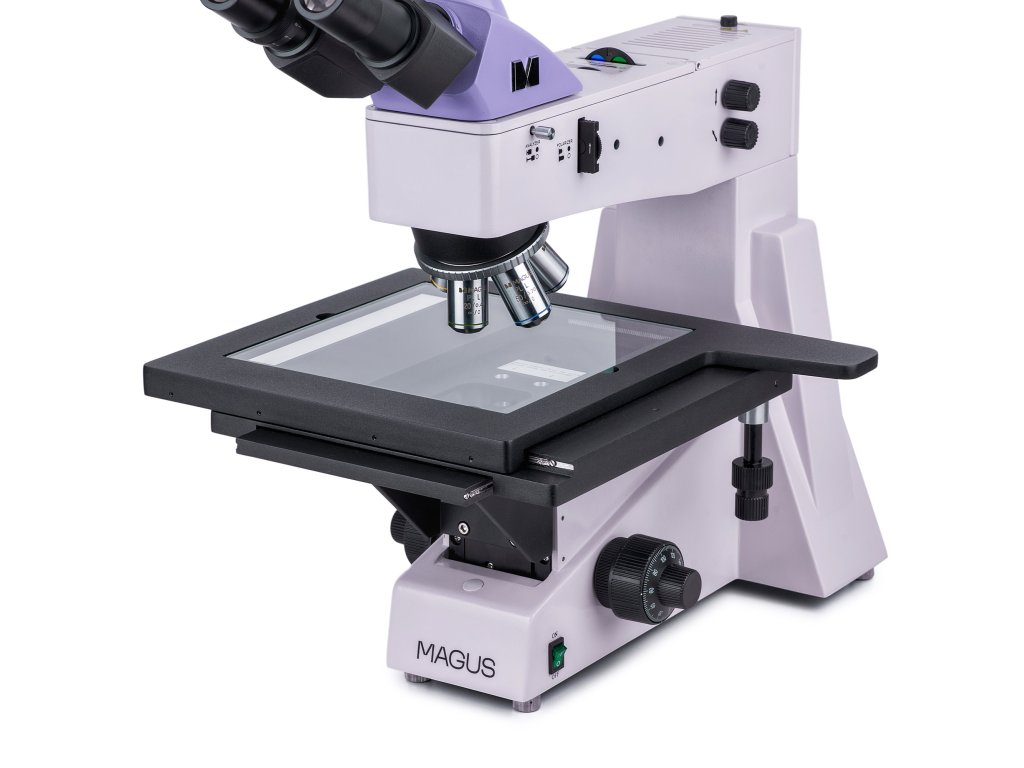

Nejzajímavější částí konstrukce mikroskopu je stolek o rozměrech 280x270 mm, který se může pohybovat ve dvou osách v rozmezí 204 mm. Proto můžete pozorovat velké vzorky a snadno zkoumat jejich povrch. Knoflíky pro hrubé a jemné zaostřování jsou umístěny souose na obou stranách mikroskopu, s aretačním knoflíkem a knoflíkem pro nastavení hrubého napětí. Rukojeti jsou umístěny blízko základny mikroskopu, ruce si můžete volně položit na stůl a zaujmout pohodlnou polohu při pozorování.
Příslušenství
Řada příslušenství kompatibilního s mikroskopy MAGUS Metal 650 zahrnuje okuláry, objektivy s dlouhou pracovní vzdáleností, digitální fotoaparáty a kalibrační sklíčka. Pomocí příslušenství lze rozšířit možnosti mikroskopu.
Klíčové vlastnosti:
- Velký stolek s širokým rozsahem pohybu pro práci s dlouhými a širokými vzorky
- Jemné zaostřování s hodnotou 0,7 µm pro snadné zaostřování při velkých zvětšeních; hrubé zaostřování s aretačním knoflíkem a nastavením napětí
- Trinokulární hlava s trinokulárním tubusem a rozdělovačem paprsků
- Osvětlovač s odraženým světlem: výkonná 30 W halogenová žárovka s nastavením jasu a napájením ze sítě
- Polarizační zařízení, prvky osvětlovače odraženého světla, které lze vycentrovat, Köhlerovo osvětlení, barevné filtry
- Široká škála kompatibilního volitelného příslušenství

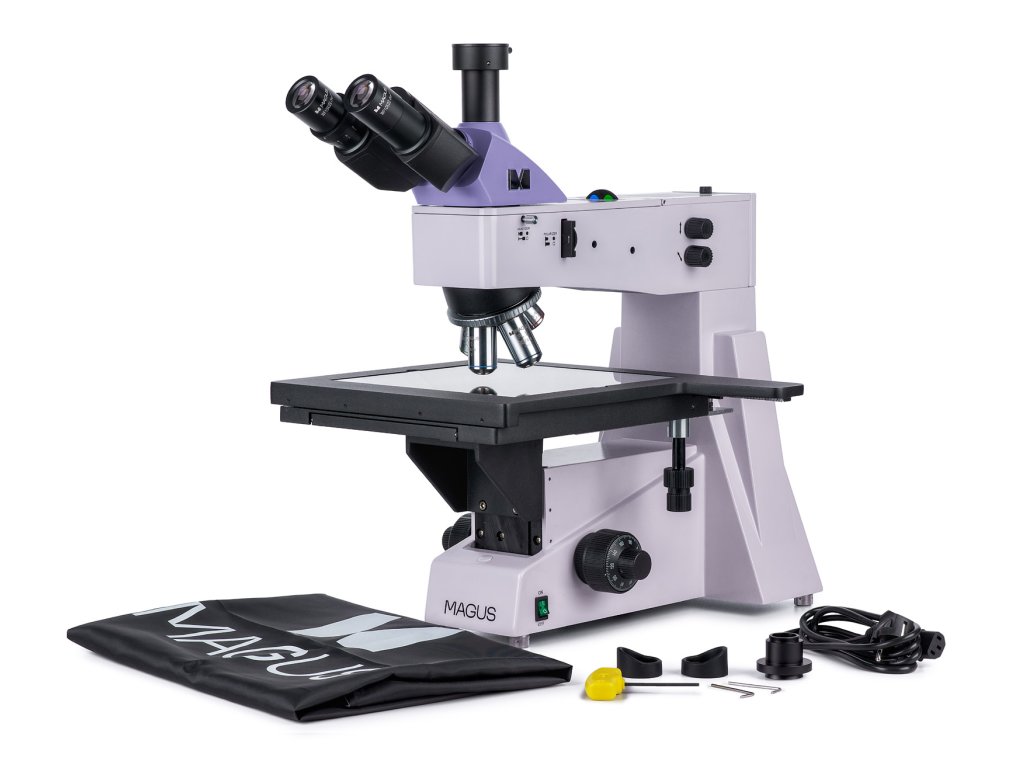

Obsah sady:
- Základna s napájecím vstupem, zdrojem odraženého světla, zaostřovacím mechanismem, pódiem a revolverovým nosičem objektivů
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
- Digitální fotoaparát
- Kalibrační sklíčko
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555018386 |
| Velikost balení (DxŠxV) | 58x49x60 cm |
| Přepravní hmotnost | 21 kg |
| Typ | světlo / optické, metalurgický |
| Hlava | trinokulární |
| Hubice | Siedentopf |
| Úhel sklonu hlavy | 30° |
| Zvětšení, x | 50 — 800 |
| Rozsah zvětšení | od 800x do 1280x |
| Zvětšení, x (volitelné) | 50–1000/1250/1500/2000/2500 |
| Průměr tubusu okuláru v mm | 30 |
| Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektivy | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; parfokální vzdálenost 45 mm (* volitelně: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (suchý)) |
| Revolverový nosič | pro 5 objektivů |
| Pracovní vzdálenost, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
| Stolek, mm | 280x270 |
| Zdvih stolku pomocí zaostřovacího mechanismu, mm | 204/204 |
| Pracovní stolek, mm | dvouosý mechanický |
| Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
| Clona | vestavěná clona a pole |
| Zaostření | koaxiální, hrubé ostření (30 mm, 13,1 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,0007 mm) |
| S osvětlením | halogenové |
| Regulace jasu | yes |
| Napájení | 220±22 V, 50 Hz, AC síť |
| Typ světelného zdroje | 12 V/30 W |
| Světelné filtry | zelená, modrá, žlutá, matná |
| Teplotní rozsah fotoaparátu, °C | 5 — 35 |
| Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Možnosti použití | metalurgický |
| Umístění světelného zdroje | horní |
| Metody pozorování | světlé pole, polarizace |
| Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Doplňkové parametry
| Kategorie: | Mikroskopy |
|---|---|
| Barva: | Base color |
| Značka: | MAGUS |
| Záruka: | 5 let |
| EAN: | 5905555018386 |
| Velikost balení (DxŠxV): | 58x49x60 cm |
| Přepravní hmotnost: | 21 kg |
| Typ: | světlo / optické, metalurgický |
| Hlava: | trinokulární |
| Hubice: | Siedentopf |
| Úhel sklonu hlavy: | 30° |
| Zvětšení, x: | 50 — 800 |
| Rozsah zvětšení: | od 800x do 1280x |
| Zvětšení, x (volitelné): | 50–1000/1250/1500/2000/2500 |
| Průměr tubusu okuláru v mm: | 30 |
| Okuláry: | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektivy: | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; parfokální vzdálenost 45 mm (* volitelně: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (suchý)) |
| Revolverový nosič: | pro 5 objektivů |
| Pracovní vzdálenost, mm: | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Mezipupilární vzdálenost (IPD), mm: | 48 — 75 |
| Stolek, mm: | 280x270 |
| Zdvih stolku pomocí zaostřovacího mechanismu, mm: | 204/204 |
| Pracovní stolek, mm: | dvouosý mechanický |
| Dioptrická korekce okuláru, dioptrií: | ±5 (na levém tubusu) |
| Clona: | vestavěná clona a pole |
| Zaostření: | koaxiální, hrubé ostření (30 mm, 13,1 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,0007 mm) |
| S osvětlením: | halogenové |
| Regulace jasu: | yes |
| Napájení: | 220±22 V, 50 Hz, AC síť |
| Typ světelného zdroje: | 12 V/30 W |
| Světelné filtry: | zelená, modrá, žlutá, matná |
| Teplotní rozsah fotoaparátu, °C: | 5 — 35 |
| Další vlastnosti: | vestavěný analyzátor a odnímatelný polarizátor |
| Typ uživatele: | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace: | komplikované |
| Možnosti použití: | metalurgický |
| Umístění světelného zdroje: | horní |
| Metody pozorování: | světlé pole, polarizace |
| Pouzdro/kufřík/taška v sadě: | protiprachová ochrana |
