Metalurgický digitální mikroskop MAGUS Metal D650 BD
Kód: LV83034
Nabízíme výhodný nákup s jistotu kvalitního servisu ověřeného obchodu. Nabízíme zákazníkům nízké ceny a zároveň poskytovat kvalitní servis a podporu.
Detailní popis produktu

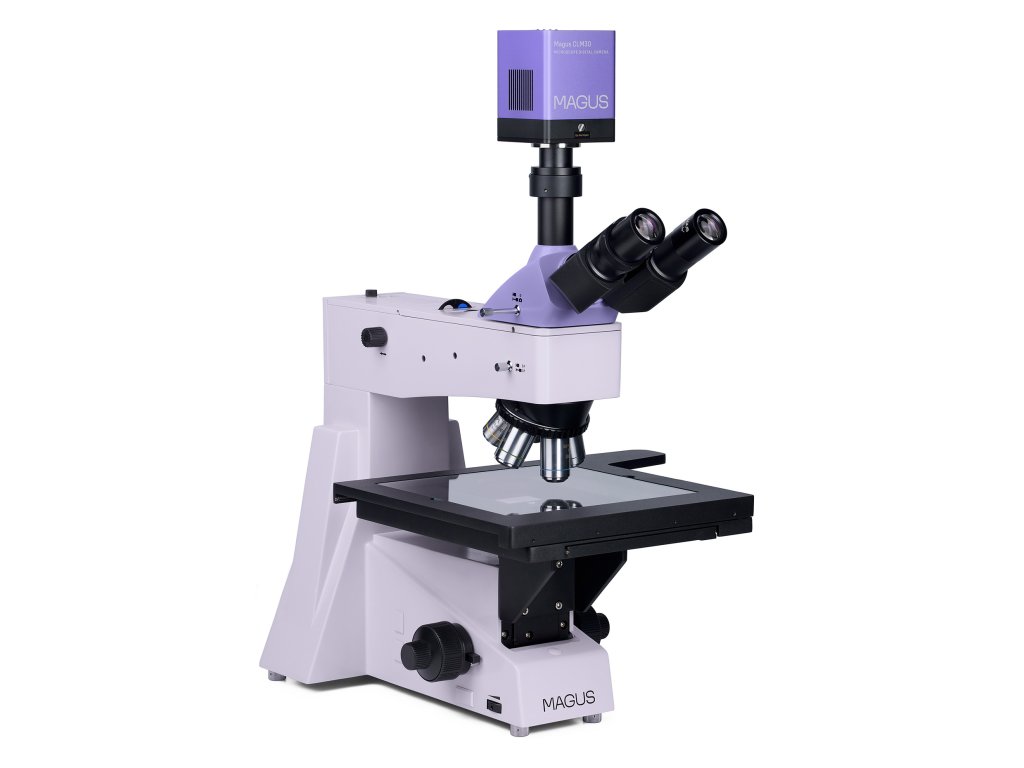

Metalurgický digitální mikroskop MAGUS Metal D650 BD
Zvětšení: 50–800x. Trinokulární hlava, rovinné achromatické objektivy pro pozorování v jasném a tmavém poli, 50 W halogenový osvětlovač s odraženým světlem, jemné ostření po 0,7 µm, velký pracovní stolek.
MAGUS Metal D650 BD je metalurgický digitální mikroskop určený k pozorování povrchů fotomasek, integrovaných obvodů, desek s plošnými spoji a dalších dlouhých a širokých objektů. Mikroskop je vybaven velkým pracovním stolkem o rozměrech 280x270 mm a rozsahem pohybu 204 mm podél os X a Y, což usnadňuje práci s velkými vzorky. Jemné ostření s hodnotou stupnice 0,7 µm je ideální pro vysoce přesná pozorování při větším zvětšení. Mikroskop je ideální pro kontrolu kvality, výzkumná centra a univerzitní pracoviště.
Digitální fotoaparát
MAGUS CLM30 je digitální HDMI fotoaparát s 8,3 Mpx snímačem, který vytváří realistické snímky v rozlišení 3840x2160 px (4K). Fotoaparát umožňuje přepínání mezi 45 fps při rozlišení 4K a 70 fps při rozlišení Full HD (1920x1080 px). Videozáznamy jsou plynulé, bez zpoždění a zamrzání, což umožňuje snadné pozorování pohybujících se vzorků. Tento fotoaparát je vybaven rozhraním USB 3.0, které nabízí rychlý přenos dat až 10x rychlejší než standardní USB 2.0. Fotoaparát je ideální pro profesionální laboratoře a univerzitní výuku. Snímač SONY Exmor zajišťuje nízkou úroveň šumu, vysokou citlivost na světlo i při slabém osvětlení a zajišťuje jasné, čisté a barevně syté snímky.
Monitor
MAGUS MCD40 je 13,3" monitor s IPS matricí, který poskytuje jasný obraz a velké pozorovací úhly. Tento monitor je ideální pro připojení k fotoaparátu, který je namontován na mikroskopu, a podporuje 4K HDMI fotoaparáty. Displej poskytuje realistické zobrazení obrazu v reálném čase bez zkreslení barev při pohledu z úhlu.
Optika

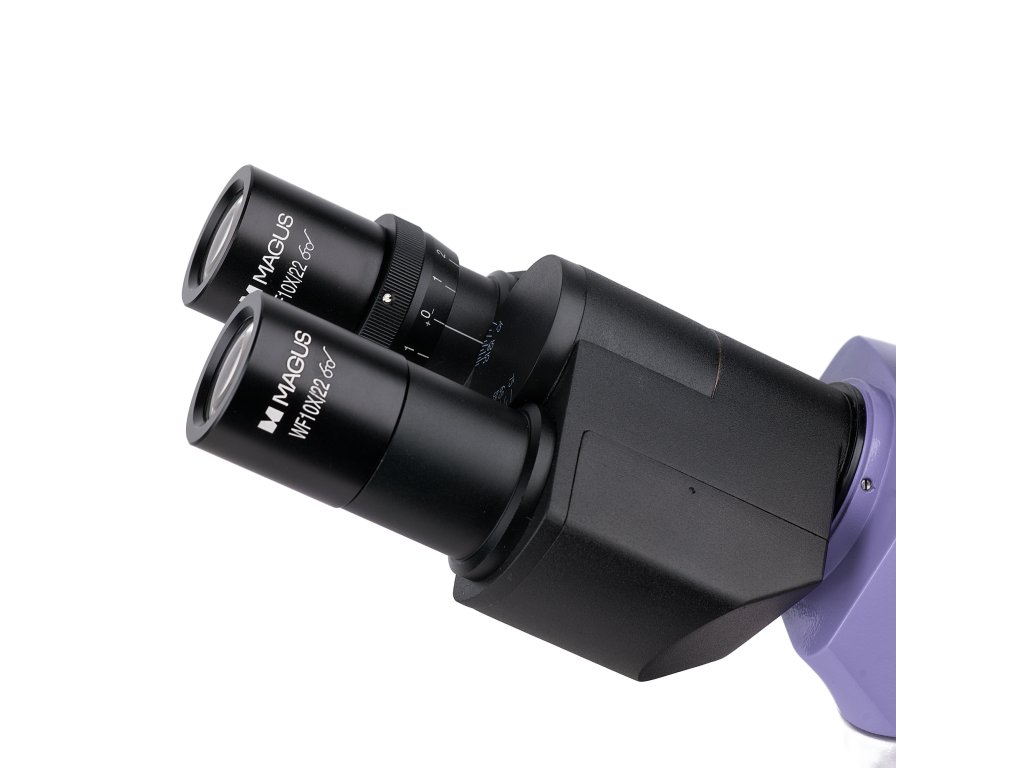

Mikroskop je vybaven trinokulární hlavou, která umožňuje připojení digitálního fotoaparátu. Rovinné achromatické objektivy s dlouhou pracovní vzdáleností jsou určeny pro mikroskopii v jasném a tmavém poli. Mikroskop obsahuje revolverový nosič objektivů s pěti objektivy, každý pro jinou techniku mikroskopie (jasné a tmavé pole). Objektivy jsou parfokální, což znamená, že po výměně objektivu zůstává obraz zaostřený.
Osvětlení
Osvětlení odraženým světlem je zajištěno 50 W halogenovou žárovkou, která poskytuje jasné, rovnoměrné a teplé osvětlení pro kvalitní pozorování. Osvětlení lze upravit pomocí Köhlerovy metody, což umožňuje optimální nastavení světla pro každý objektiv. Mikroskop je vybaven polarizačním zařízením (vestavěný analyzátor a odnímatelný polarizátor) a součástí osvětlovacího systému je zařízení pro tmavé pole pro zvýšení kontrastu a detailů.
Pracovní stolek a zaostřování
Mikroskop má velký pracovní stolek o rozměrech 280x270 mm, který umožňuje pohodlné pozorování dlouhých a širokých vzorků, jako jsou desky s plošnými spoji. Rozsah pohybu stolku je 204 mm podél os X a Y pro snadné sledování vzorků. Zaostřování je zajištěno jemným a hrubým nastavením. Jemné zaostření má přesnost 0,7 µm, což zajišťuje detailní pozorování při velkém zvětšení.
Příslušenství
Mikroskop lze vybavit širokým výběrem příslušenství, jako jsou:
- Volitelné objektivy s dlouhou pracovní vzdáleností pro jasné a tmavé pole
- Kalibrační sklíčka
- Digitální fotoaparáty pro záznam a analýzu
- Zařízení pro tmavé pole, polarizační zařízení a DIC pro různé kontrastní metody
Klíčové vlastnosti mikroskopu:
- Přesné ostření: jemné ostření má hodnotu 0,7 µm; hrubé ostření má aretační knoflík a nastavení napětí
- Velký stolek pro snadné pozorování dlouhých a širokých objektů, velký rozsah pohybu stolku podél dvou os
- Rovinná achromatická optika, trinokulární hlava s rozdělovačem paprsků 100:0 a 0:100, trinokulární tubus pro instalaci kamery

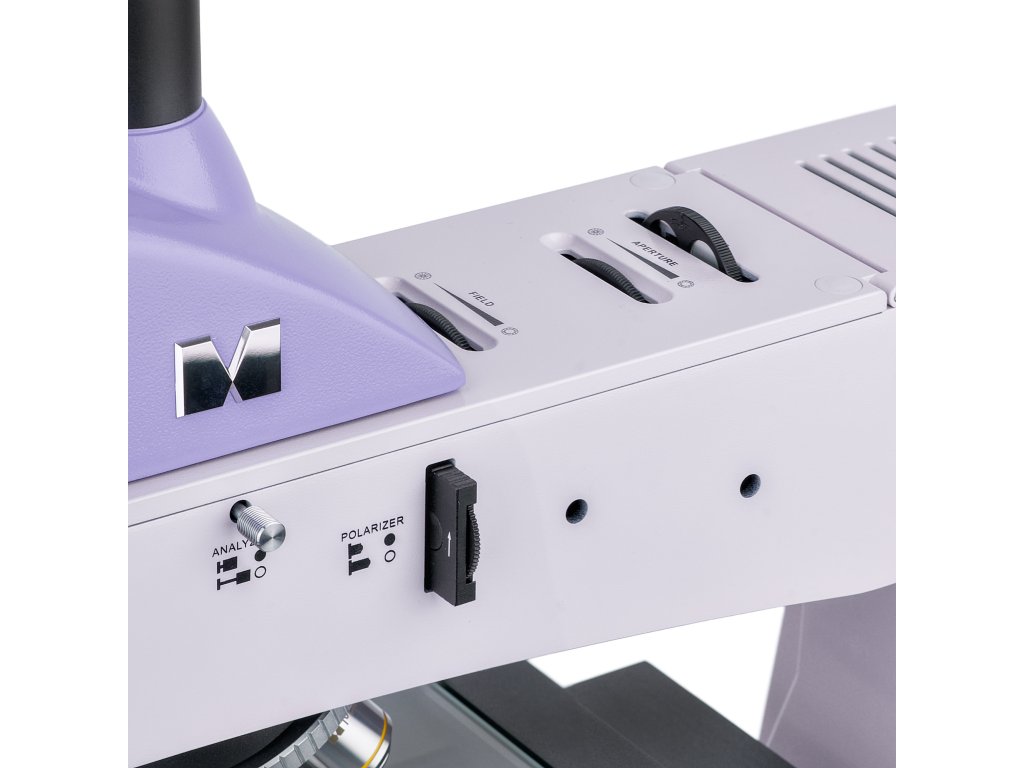

- Zdroj světla, možnost vycentrování clony pole a clony, nastavení Köhlerova osvětlení, polarizační zařízení, sada barevných filtrů, techniky mikroskopie v temném poli
- Osvětlovač – 50 W halogenová žárovka s napájením 220 V a nastavením jasu
- Volitelné příslušenství
Klíčové vlastnosti fotoaparátu:
- Pro fluorescenční mikroskopii a mikroskopii v temném poli s objektivy 4x, 10x, 20x a 40x
- Rozlišení 8,3 Mpx: při pozorování s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily
- 45 fps a 70 fps při rozlišení 3840x2160 px a 1920x1080 px pro pozorování pohybujících se vzorků, záznam videa a pohyb preparátu bez trhání a zpoždění
- Peltierův článek snižuje teplotu snímače při delším provozu a eliminuje tepelný šum. Proto lze při fotografování použít dlouhé časy závěrky.

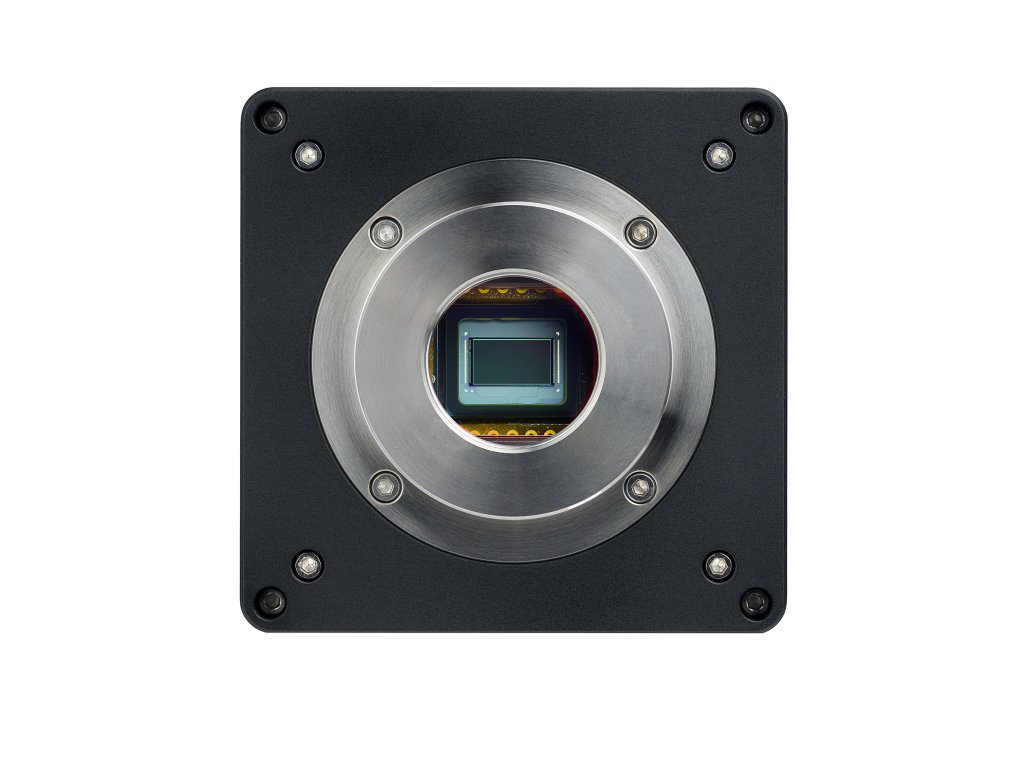

- Barevný CMOS snímač SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.

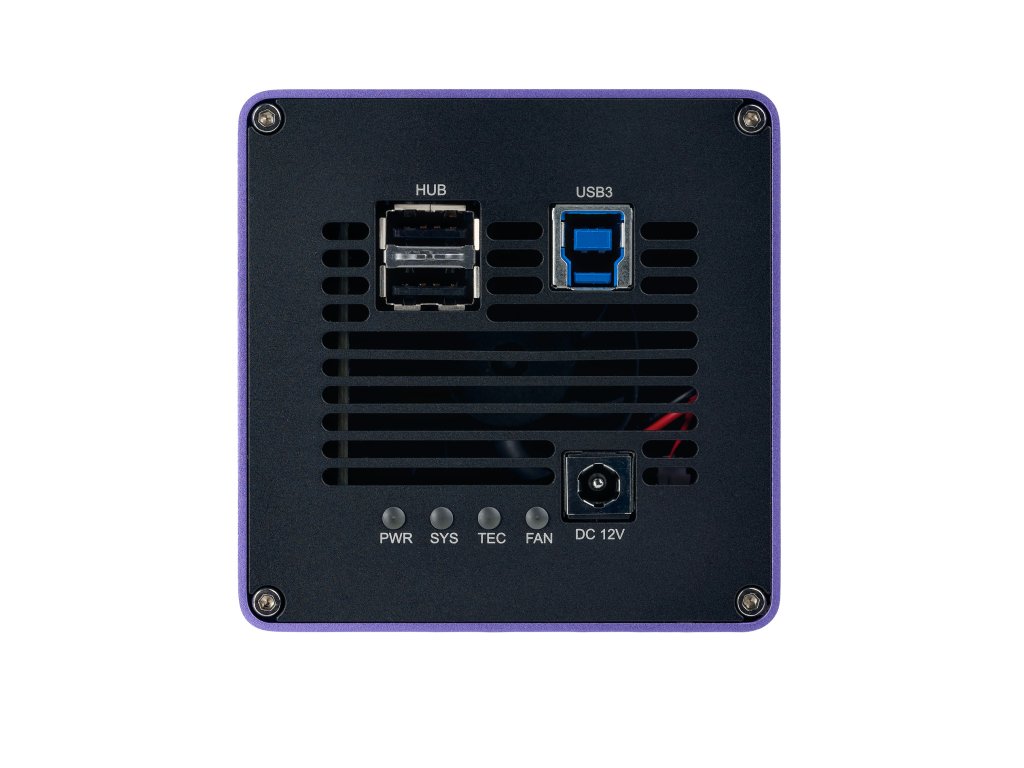

- Rozhraní USB 3.0 pro rychlý a plynulý přenos dat
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření
Obsah sady:
- Digitální fotoaparát MAGUS CLM30 (digitální fotoaparát, USB kabel, adaptér 12 V, 3 A, kufřík, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Základna s napájecím vstupem, osvětlovačem odraženého světla, zaostřovacím mechanismem, pódiem a revolverovým nosičem objektivů
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
- Kalibrační sklíčko
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555018423 |
| Velikost balení (DxŠxV) | 58x49x60 cm |
| Přepravní hmotnost | 23.8 kg |
| Oddělovač | Metalurgický mikroskop MAGUS Metal 650 BD |
| Typ | světlo / optické, metalurgický |
| Hlava | trinokulární |
| Hubice | Siedentopf |
| Úhel sklonu hlavy | 30° |
| Zvětšení, x | 50 — 800 |
| Rozsah zvětšení | od 800x do 1280x |
| Zvětšení, x (volitelné) | 50–1000/1250/1500/2000/2500 |
| Průměr tubusu okuláru v mm | 30 |
| Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektivy | rovinné achromatické objektivy s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD, PL L80x/0,80 BD; parfokální vzdálenost 45 mm (* volitelně: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L100x/0,85 BD (suchý)) |
| Revolverový nosič | pro 5 objektivů |
| Pracovní vzdálenost, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
| Stolek, mm | 280x270 |
| Zdvih stolku pomocí zaostřovacího mechanismu, mm | 204/204 |
| Pracovní stolek, mm | dvouosý mechanický |
| Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
| Clona | vestavěná clona a pole |
| Zaostření | koaxiální, hrubé ostření (30 mm, 13,1 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,0007 mm) |
| S osvětlením | halogenové |
| Regulace jasu | yes |
| Napájení | 220±22 V, 50 Hz, AC síť |
| Typ světelného zdroje | 12 V/50 W |
| Světelné filtry | zelená, modrá, žlutá, matná |
| Teplotní rozsah fotoaparátu, °C | 5 — 35 |
| Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor, zařízení pro tmavé pole |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Možnosti použití | metalurgický |
| Umístění světelného zdroje | horní |
| Metody pozorování | světlé pole, temné pole, polarizace |
| Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
| === Oddělovač === | Digitální fotoaparát |
| Snímač | SONY Exmor CMOS |
| Barevný/černobílý | barevný |
| Megapixely | 8.3 |
| Maximální rozlišení, px | 3840x2160 |
| Velikost snímače | 1/1,2" (11,14x6,26 mm) |
| Rozměr pixelu, mkm | 2.9x2.9 |
| Dvoustupňový termoelektrický modul (Peltierův článek) pro nastavení teploty 42°C pod pokojovou teplotou | yes |
| Citlivost na světlo | 5970 mV při 1/30 s |
| Poměr signálu k šumu | 0,15 mV při 1/30 s |
| Expoziční čas | 0,1 ms – 1 h |
| Záznam videa | yes |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 45 při rozlišení 3840x2160, 70 při rozlišení 1920x1080 |
| Kapacita číslic analogově digitálního převodníku (ADC) (bit) | 8/12 (volitelná) |
| Místo montáže | trinokulární tubus |
| Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
| Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
| Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
| Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Vyvážení bílé | manuální, automatický |
| Kontrola expozice | manuální, automatický |
| Funkce softwaru | rozměr obrazu, jas, doba expozice |
| Software | MAGUS View |
| Výstup | USB 3.0, 5 Gb/s |
| Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
| Typ montáže | C-mount |
| Tělo | CNC slitina hliníku |
| Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
| Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
| Rozsah provozní vlhkosti, % | 30 — 80 |
