Digitální stereomikroskop MAGUS Stereo D8TR LCD pro opravy elektroniky
Kód: LV84846
Nabízíme výhodný nákup s jistotu kvalitního servisu ověřeného obchodu. Nabízíme zákazníkům nízké ceny a zároveň poskytovat kvalitní servis a podporu.
Detailní popis produktu
Digitální stereomikroskop MAGUS Stereo D8TR LCD pro opravy elektroniky
Hotové řešení pro pájení, opravy a kontrolu kvality je založeno na mikroskopové hlavě řady MAGUS Stereo 8H a univerzálním mikroskopovém stojanu MAGUS UT2.
Fotoaparát je vybaven portem HDMI, který umožňuje přenášet obraz přímo na obrazovku monitoru bez nutnosti připojení k počítači.
Stereomikroskop s Greenoughovou optickou konstrukcí poskytuje přesné detaily topografie povrchu bez ztráty prostorové orientace, čímž zajišťuje velkou hloubku ostrosti. Trinokulární mikroskop s monitorem umožňuje dva typy pozorování: přes okuláry nebo na obrazovce monitoru.
Mikroskop je vybaven dvěma osvětlovacími soustavami pro pozorování v odraženém světle: prstencovým světlem s polarizačním filtrem a světlem na husím krku.
Mikroskop optimalizuje ergonomii pracoviště, čímž zvyšuje pohodlí a produktivitu obsluhy.
Digitální fotoaparát
Digitální fotoaparát je vybaven 2 Mpx snímačem, který vytváří realistický obraz v rozlišení Full HD (1920x1080 px).
Pozorování na obrazovce klade nároky na snímkovou frekvenci, protože ruce a přístroj se pod mikroskopem pohybují. Fotoaparát je namontován do trinokulárního tubusu pomocí adaptéru typu C-mount a je připojen k monitoru prostřednictvím výstupu HDMI. Režim HDMI podporuje 60 snímků za sekundu, což je minimum pro plynulý přenos snímků na obrazovku bez zpoždění. Automatické zaostřování zajišťuje, že obraz zůstane zaostřený i při pohybu desky plošných spojů.
Rozhraní Wi-Fi propojuje fotoaparát s počítačem a umožňuje zaznamenávat proces pozorování i jeho průběžné a konečné výsledky.
LCD monitor
Monitor se připojuje k fotoaparátu namontovanému na mikroskopu a zobrazuje obraz v reálném čase. Je kompatibilní s fotoaparáty MAGUS HDMI pracujícími v rozlišení Full HD.
Úhlopříčka displeje je 13,3 palce. Matrice IPS poskytuje jasný obraz s velkými pozorovacími úhly: pokud se na monitor díváte pod úhlem, nedochází ke zkreslení barev.
Monitor je umístěn na stole nebo připevněn k fotoaparátu.
Trinokulární mikroskop s monitorem bude vhodný pro ty, kteří se raději dívají dopředu než dolů na desku plošných spojů. Bude chvíli trvat, než si na takový způsob pozorování zvyknete, ale vaše záda a krk se neunaví. Tento model bude vyhovovat i pedagogům při výuce studentů.
Při minimálním zvětšení mikroskopu bude zorné pole na obrazovce 44,3x24,9 mm.
Hlava mikroskopu
Objektiv se zoomem umožňuje plynulou změnu zvětšení až na 8,4x bez ztráty ostrosti. Mikroskop vytváří vzpřímený (nikoliv převrácený) trojrozměrný obraz. Pomocný objektiv 0,5x mění rozsah zvětšení, zorné pole a pracovní vzdálenost mikroskopu.
Při použití pomocného objektivu 0,5x se dosáhne zvětšení 3,25–27,5x a pracovní vzdálenost 177 mm pro pájení.
Zvětšení 6,5–55x a pracovní vzdálenost 105 mm pro kontrolu kvality se dosáhne, pokud není použit pomocný objektiv 0,5x.
Manipulace s přístrojem vyžaduje větší zorné pole než vizuální pozorování při kontrole kvality. Při pozorování přes okuláry je průměr zorného pole s pomocným objektivem 0,5x 67,7 mm při zvětšení mikroskopu 3,25x a 8 mm při zvětšení 27,5x.
Základní konfigurace obsahuje okuláry 10x/22 mm s dioptrickou korekcí a dlouhým očním reliéfem pro práci s brýlemi.
Osvětlovací soustavy

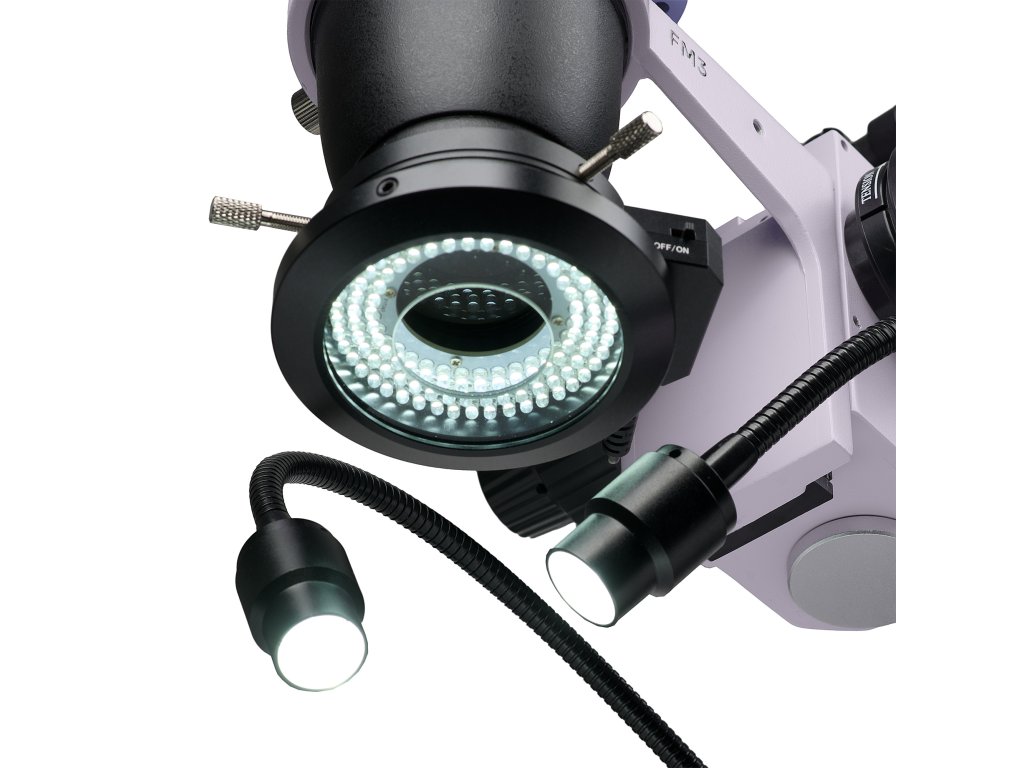

Různé úkoly vyžadují různé typy osvětlení. Sada obsahuje dvě osvětlovací soustavy. Prstencové světlo s polarizátorem odstraňuje odlesky od kovu. Světlo na husím krku vytváří stíny, které umožňují našemu zraku rozpoznat topografii povrchu.
Stojan
Univerzální stojan s pevnou základnou minimalizuje vibrace způsobené pohybem a dlouhé horizontální rameno rozšiřuje pracovní plochu.
Během práce není vždy vhodné pohybovat objektem v optické dráze. Někdy je vhodnější pohybovat hlavou mikroskopu. Knoflík pro jemné ostření umožňuje plynulý horizontální pohyb hlavy mikroskopu tam a zpět.
Na konci stojanu je mechanismus pro změnu úhlu optické osy. Obsluha může pozorovat preparát na stole a dívat se na něj z úhlu. Tato funkce umožňuje pohodlnější manipulaci, kontrolu kvality pájení a pozorování zakřivených objektů.
Mechanismus zaostřování
Mechanismus zaostřování má funkce hrubého a jemného zaostřování. Jemné zaostřování usnadňuje nastavení mikroskopu při použití zvětšení nad 40x. Zaostřovací knoflíky jsou koaxiální, tj. umístěné na obou stranách. Tuhost hrubého ostření je nastavitelná.
Příslušenství a kompletní řešení
Komfortní pracovní podmínky zvyšují produktivitu obsluhy. Naše kompletní řešení jsou založena na zkušenostech elektronických inženýrů. Současně MAGUS nabízí další součásti, z nichž si můžete sestavit sadu mikroskopu na základě vašeho rozpočtu a preferencí a také úkolů, které je třeba řešit. Navíc v budoucnu můžete sadu doplnit o potřebné příslušenství.
Vlastnosti mikroskopu:
- Trinokulární hlava mikroskopu s vertikálním tubusem pro montáž fotoaparátu
- Objektiv se zoomem umožňuje plynulou změnu zvětšení bez ztráty ostrosti; poměr zoomu 8,4:1
- Výhody Greenoughovy optické konstrukce: velká hloubka ostrosti, 3D vizualizace s vysokým rozlišením, kompaktní design a příznivá cena.
- Pomocný objektiv 0,5x umožňuje další možnosti zvětšení, zorného pole a pracovní vzdálenosti
- Univerzální stojan rozšiřuje pracovní plochu a umožňuje přesné umístění hlavy mikroskopu nad preparátem a jemné mikronastavení polohy hlavy
- Mechanismus zaostřování má funkce hrubého a jemného zaostřování: obsluha je pohodlná v celém rozsahu zvětšení mikroskopu
- Dvě osvětlovací soustavy pro pozorování v odraženém světle: prstencové světlo s polarizačním filtrem a světlo na husím krku
- Na vaše přání lze jednotlivé součásti vyměnit a nainstalovat další příslušenství
Funkce fotoaparátu:
- Fotoaparát pracuje samostatně bez nutnosti připojení k počítači a instalace softwaru prostřednictvím rozhraní HDMI. K počítači se připojuje přes rozhraní USB 2.0
- Automatické zaostřování v režimu HDMI usnadňuje nastavení ostrosti obrazu
- Rozlišení fotoaparátu 1920x1080px je nejlepší volbou pro zobrazení snímků na monitoru ve Full HD rozlišení
- 60 snímků za sekundu prostřednictvím rozhraní HDMI zajišťuje plynulé zobrazení bez trhání a zpoždění
- 25 snímků za sekundu prostřednictvím Wi-Fi je dostatečných pro nastavení zaostření a softwarové zpracování obrazu
- Barevný snímač SONY CMOS poskytuje nízkou hladinu šumu a vysokou citlivost na světlo
- Software obsahuje funkce pro fotografování, záznam videa, úpravy, zobrazení na externím monitoru a lineární a úhlové měření
Obsah sady:
- Digitální fotoaparát MAGUS CHD30 (digitální fotoaparát, kabel HDMI (1,5 m), myš USB, paměťová karta SD 32 GB, adaptér USB Wi-Fi, napájecí adaptér 12 V/1 A (Euro), paměťové zařízení s ovladači a softwarem, uživatelská příručka a záruční list)
- LCD monitor MAGUS MCD20
- Hlava mikroskopu MAGUS Stereo 8TH – část objektivu a okulárové tubusy
- Okulár 10х/22 mm s očním reliéfem a dioptrickou korekcí (2 ks)
- Stojan mikroskopu MAGUS UT2
- Držák pro zaostřování MAGUS FM3
- Prstencové světlo s polarizátorem MAGUS LED RP1
- Dvojité světlo na husím krku MAGUS LED DGL2
- Přídavný objektiv MAGUS AL05 0,5х/177 mm
- Adaptér typu C-mount MAGUS ZFA050
- Návod k použití a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 15x/16 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- 30x/8 mm okulár (2 ks)
- Čočka pomocného objektivu se zvětšením 1,5x
- Čočka pomocného objektivu se zvětšením 2x
- Prstencové světlo
- Prstencová osvětlovací soustava se sektorovým přepínáním
- Adaptér typu C-mount 1x s nastavitelnou zaostřovací vzdáleností
- Kalibrační sklíčko
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555024400 |
| Přepravní hmotnost | 25.55 kg |
| === Oddělovač === | Technické údaje mikroskopu |
| Typ | stereo/instrumentální |
| Hlava | trinokulární |
| Úhel sklonu hlavy | 45° |
| Zvětšení, x | 3.25 — 55 |
| Rozsah zvětšení | do 200x |
| Faktor zvětšení | 8,4:1 |
| Průměr tubusu okuláru v mm | 30 |
| Okuláry | 10x/22 mm, dlouhý oční reliéf (*volitelně: 10x/22 mm se stupnicí, 15x/16, 20x/12, 25x/9, 30x/8) |
| Mezipupilární vzdálenost (IPD), mm | 54 — 75 |
| Zaostření | koaxiální, hrubý (45 mm, s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
| S osvětlením | LED |
| Regulace jasu | yes |
| Napájení | AC napájení, 115–230/50/60 |
| Teplotní rozsah fotoaparátu, °C | 0 — 40 |
| Možnost připojení dalších zařízení | pomocné objektivy (1,5х, 2х) |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Optické schéma | stereomikroskop Greenough |
| Možnosti použití | pro aplikovaný výzkum |
| Umístění světelného zdroje | horní |
| Metody pozorování | světlé pole |
| Součástí je i digitální fotoaparát | yes |
| Průměr vodorovného ramene, mm | 38 |
| Délka vodorovného ramene, mm | 470 |
| Průměr svislého ramene, mm | 38 |
| Délka svislého ramene, mm | 493 |
| Vodorovný rozsah pohybu, mm | 380 |
| Maximální výška preparátu, mm | 150 (pokud nejsou použity pomocné objektivy), 65 (při použití pomocného objektivu 0,5x) |
| Průměr montážního kolíku, mm | 32 |
| Rozměry základny stojanu, mm | 252x252x30 |
| === Oddělovač === | Digitální fotoaparát |
| Snímač | SONY CMOS |
| Barevný/černobílý | barevný |
| Megapixely | 2 |
| Maximální rozlišení, px | 1920x1080 |
| Velikost snímače | 1/1,9" (7,20x4,05 mm) |
| Rozměr pixelu, mkm | 3.75x3.75 |
| Automatické zaostřování | yes |
| Konektory rozhraní | Wi-Fi, HDMI 1,4 |
| Paměťová karta | SD až 32 GB |
| Možnost připojení dalších zařízení | myš (USB), adaptér Wi-Fi (USB) |
| Nastavení Wi-Fi | 802.11n, 150 Mbps, 20 dBm |
| Citlivost na světlo | 1120 mV s 1/30 s |
| Poměr signálu k šumu | 0,15 mV při 1/30 s |
| Expoziční čas | 0,06 ms – 918 ms |
| Záznam videa | yes |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 60 při rozlišení 1920x1080 (HDMI), 25 při rozlišení 1920x1080 (Wi-Fi) |
| Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát | *.jpg |
| Formát videozáznamů | *.asf |
| Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Software | HDMI: vestavěné; USB: MAGUS View |
| Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
| Typ montáže | C-mount |
| Tělo | pevné hliníkové |
| Napájení fotoaparátu | síťový adaptér 12 V, 1 A |
| Specifikace napájecího AC adaptéru | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
| Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
| Rozsah provozní vlhkosti, % | 30 — 80 |
| === Oddělovač === | Monitor |
| Typ matrice | IPS |
| Úhlopříčka displeje, palce | 13.3 |
| Rozlišení displeje, px | 1920x1080 (Full HD) |
| Poměr stran | 16:9 |
| Jas, cd/m² | 400 |
| Počet zobrazovaných barev | 16,7 m |
| Kontrast | 1000:1 |
| Horizontální/vertikální pozorovací úhel, ° | 178/178 |
| Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
| Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
| Frekvence optického zdroje, Hz | 60 |
| Typ matrice podsvícení | LED |
| Životnost podsvícení LED, h | 50000 |
| Rozhraní | HDMI |
| Teplotní rozsah fotoaparátu, °C | -15 — 55 |
| Rozsah provozní vlhkosti, % | 10 — 90 |
| Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Spotřeba elektrické energie, W | 12 (max.) |
Doplňkové parametry
| Kategorie: | Mikroskopy |
|---|---|
| Barva: | Base color |
| Značka: | MAGUS |
| Záruka: | 5 let |
| EAN: | 5905555024400 |
| Přepravní hmotnost: | 25.55 kg |
| === Oddělovač ===: | Monitor |
| Typ: | stereo/instrumentální |
| Hlava: | trinokulární |
| Úhel sklonu hlavy: | 45° |
| Zvětšení, x: | 3.25 — 55 |
| Rozsah zvětšení: | do 200x |
| Faktor zvětšení: | 8,4:1 |
| Průměr tubusu okuláru v mm: | 30 |
| Okuláry: | 10x/22 mm, dlouhý oční reliéf (*volitelně: 10x/22 mm se stupnicí, 15x/16, 20x/12, 25x/9, 30x/8) |
| Mezipupilární vzdálenost (IPD), mm: | 54 — 75 |
| Zaostření: | koaxiální, hrubý (45 mm, s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
| S osvětlením: | LED |
| Regulace jasu: | yes |
| Napájení: | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Teplotní rozsah fotoaparátu, °C: | -15 — 55 |
| Možnost připojení dalších zařízení: | myš (USB), adaptér Wi-Fi (USB) |
| Typ uživatele: | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace: | komplikované |
| Optické schéma: | stereomikroskop Greenough |
| Možnosti použití: | pro aplikovaný výzkum |
| Umístění světelného zdroje: | horní |
| Metody pozorování: | světlé pole |
| Součástí je i digitální fotoaparát: | yes |
| Průměr vodorovného ramene, mm: | 38 |
| Délka vodorovného ramene, mm: | 470 |
| Průměr svislého ramene, mm: | 38 |
| Délka svislého ramene, mm: | 493 |
| Vodorovný rozsah pohybu, mm: | 380 |
| Maximální výška preparátu, mm: | 150 (pokud nejsou použity pomocné objektivy), 65 (při použití pomocného objektivu 0,5x) |
| Průměr montážního kolíku, mm: | 32 |
| Rozměry základny stojanu, mm: | 252x252x30 |
| Snímač: | SONY CMOS |
| Barevný/černobílý: | barevný |
| Megapixely: | 2 |
| Maximální rozlišení, px: | 1920x1080 |
| Velikost snímače: | 1/1,9" (7,20x4,05 mm) |
| Rozměr pixelu, mkm: | 3.75x3.75 |
| Automatické zaostřování: | yes |
| Konektory rozhraní: | Wi-Fi, HDMI 1,4 |
| Paměťová karta: | SD až 32 GB |
| Nastavení Wi-Fi: | 802.11n, 150 Mbps, 20 dBm |
| Citlivost na světlo: | 1120 mV s 1/30 s |
| Poměr signálu k šumu: | 0,15 mV při 1/30 s |
| Expoziční čas: | 0,06 ms – 918 ms |
| Záznam videa: | yes |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení: | 60 při rozlišení 1920x1080 (HDMI), 25 při rozlišení 1920x1080 (Wi-Fi) |
| Místo montáže: | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát: | *.jpg |
| Formát videozáznamů: | *.asf |
| Typ závěrky: | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Software: | HDMI: vestavěné; USB: MAGUS View |
| Systémové požadavky: | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
| Typ montáže: | C-mount |
| Tělo: | pevné hliníkové |
| Napájení fotoaparátu: | síťový adaptér 12 V, 1 A |
| Specifikace napájecího AC adaptéru: | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
| Rozsah provozních teplot fotoaparátu, °C: | -10 — 50 |
| Rozsah provozní vlhkosti, %: | 10 — 90 |
| Typ matrice: | IPS |
| Úhlopříčka displeje, palce: | 13.3 |
| Rozlišení displeje, px: | 1920x1080 (Full HD) |
| Poměr stran: | 16:9 |
| Jas, cd/m²: | 400 |
| Počet zobrazovaných barev: | 16,7 m |
| Kontrast: | 1000:1 |
| Horizontální/vertikální pozorovací úhel, °: | 178/178 |
| Velikost viditelné plochy obrazovky (ŠxV), mm: | 295x165 |
| Rozteč pixelů (ŠxV), mm: | 0,154x0,154 |
| Frekvence optického zdroje, Hz: | 60 |
| Typ matrice podsvícení: | LED |
| Životnost podsvícení LED, h: | 50000 |
| Rozhraní: | HDMI |
| Spotřeba elektrické energie, W: | 12 (max.) |
